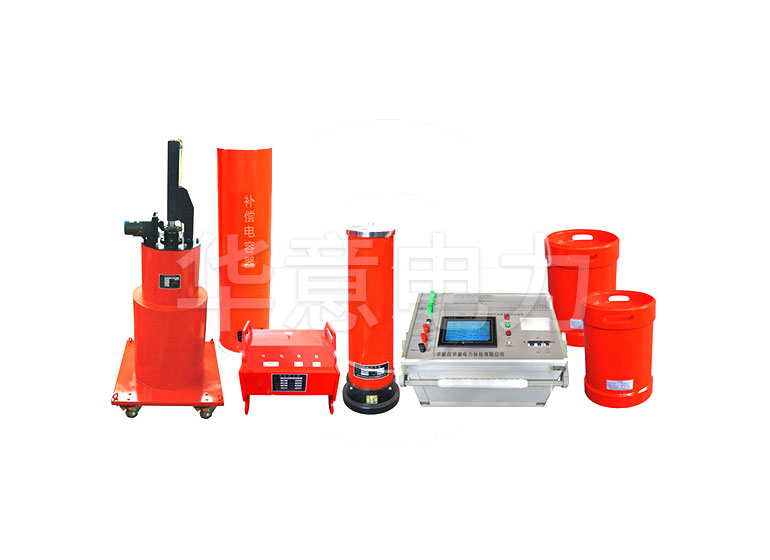

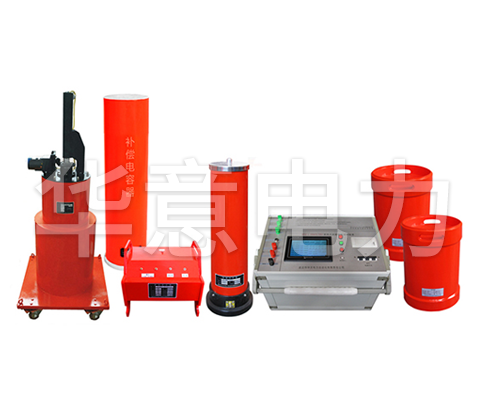

華意電力研發生產發電機交流耐壓諧振試驗裝置包括發電機交流耐壓試驗、發電機耐壓試驗、工頻交流耐壓試驗、發電機耐壓試驗裝置及發電機串聯諧振裝置。發電機交流耐壓試驗裝置針對單機容量在250MW及以下水力發電機的工頻交流耐壓試驗。

發電機交流耐壓試驗裝置技術原理：隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW;這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備(即工頻試驗變壓器)，則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。

產品別稱：工頻諧振、工頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式工頻諧振耐壓裝置、工頻耐壓測試儀。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析；

2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用；

3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式；

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找；

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點；

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化；

發電機工頻交流耐壓試驗裝置應用優勢：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q；

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30；

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿；

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患；

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓；
