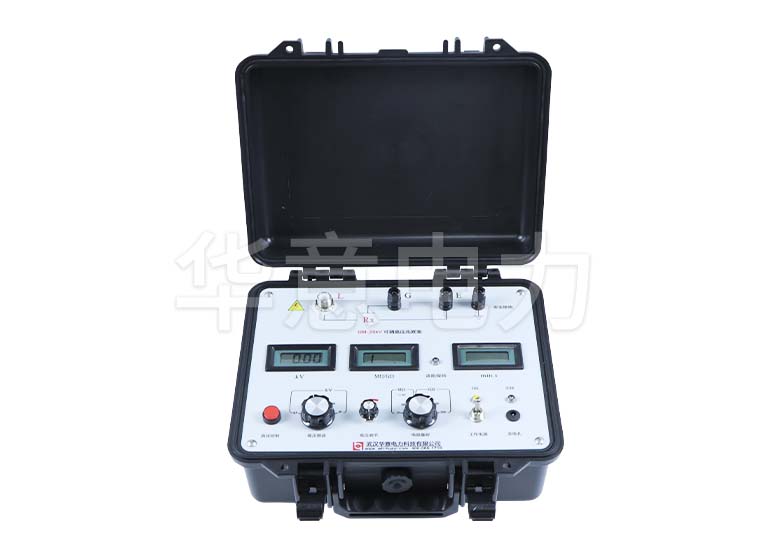

GM 系列可調高壓數字兆歐表

適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試,本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

參考標準：DL/T845.1-2004,DL/T474.1-2006

說明書檢測報告

測試電壓：0.1、0.25、0.5、1、2.5、5kV
從0.01MΩ～1999GΩ，讀數準確、分辨力高
測試電源的短路電流典型值10mA。適應大容量、大電感的測試

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品視頻
產品圖集
產品推薦

GM 系列可調高壓數字兆歐表測試電壓高，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該儀器首先一定要接好安全接地線！該儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！ GM 系列可調高壓數字兆歐表測試是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。

產品別稱：數字兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、大功率高壓兆歐表、可調高壓數字兆歐表、指針式兆歐表。

GM 系列可調高壓數字兆歐表技術參數 Technical Parameter

產品規格：

型號	測試電壓	電壓準確度	短路電流
GM-5kV	0.1、0.25、0.5、1、2.5、5kV	±（5%+10V）	10mA
GM-10kV	0.25、0.5、1、2.5、5、10kV	±（5%+10V）	10mA
GM-15kV	0.5、1、2.5、5、10、15kV	±（5%+10V）	10mA
GM-20kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	10mA

量程與準確度：

量程	電阻測量有效范圍	準確度
20MΩ	0.01～19.99MΩ	±(5%+3d)
200MΩ	5.0～199.9MΩ	±(5%+3d)
2GΩ	0.05～1.999GΩ	±(5%+3d)
20GΩ	0.5～19.99GΩ	±(5%+3d)
200GΩ	5.0～199.9GΩ	±(10%+3d)
2000GΩ	50～1999GΩ	±(20%+10d)
MΩ量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV
保證電阻測量準確度的測試電壓范圍：20%以上電壓量程標稱值
當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響
2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用

測試電壓等級	0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV
測試電壓精度	±(5%＋10V)
短路電流	典型值10mA
抗電場干擾能力	2mA(50/60Hz)
報時、報警功能	秒表顯示最大值為19分59秒，20分鐘一循環，聲響報點為15秒、60秒、每分鐘，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警
顯示表	三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間
供電	內置12.8V大容量鋰電池，帶交流（50/60Hz）220V 接入口對電池充電或浮充電工作
使用環境	溫度：﹣20℃～﹢40℃	相對濕度：20%～90%
外形尺寸（長×寬×高）	315×240×180mm3
儀器重量	5.5kg

附件清單

序號	名稱	數量
1	儀器主機	1臺

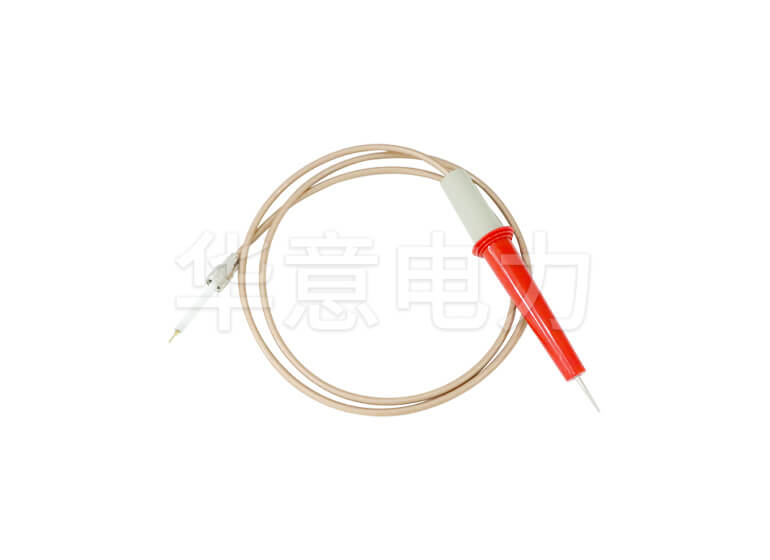

2	高壓電纜	1根

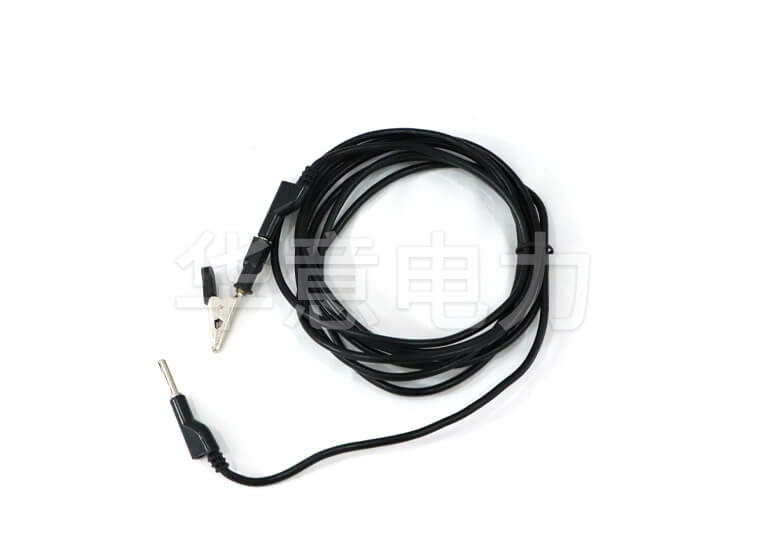

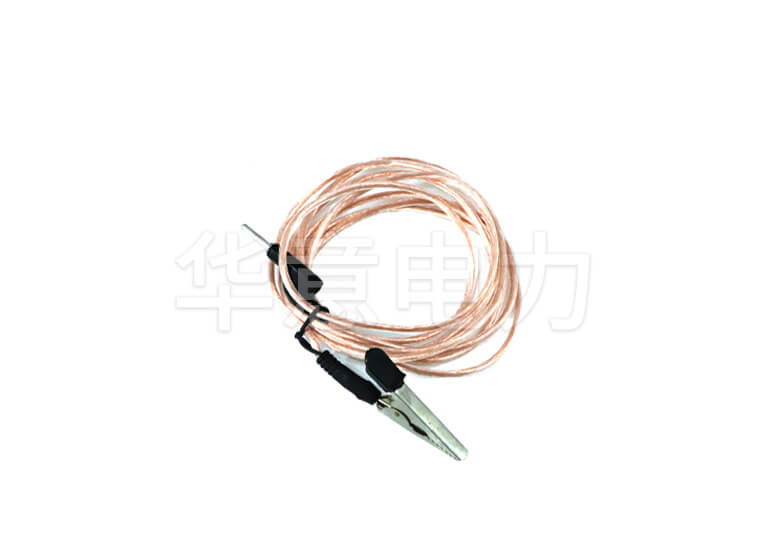

3	連接線	2根
4	參考電阻	2個

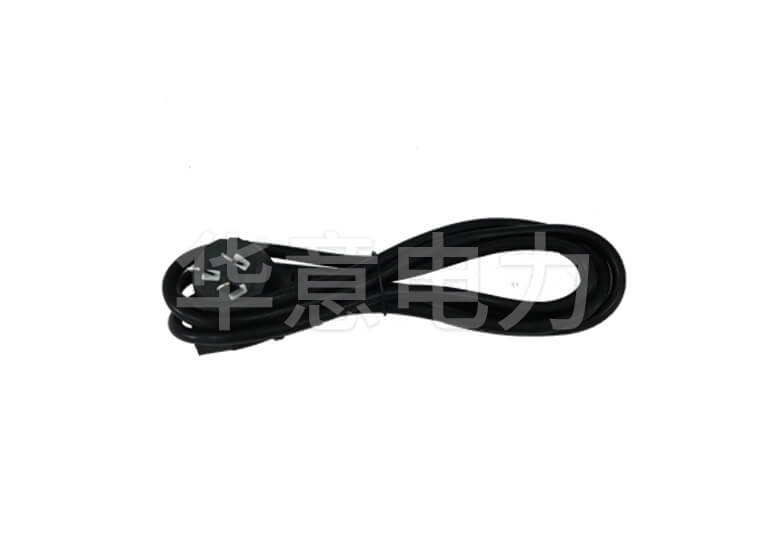

5	AC220V充電器	1根
6	說明書	1本
7	檢查報告	1份
8	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

GM 系列可調高壓數字兆歐表特點優勢 Selection Reference

1、抗干擾能力強：具有強力抗電場感應干擾能力，達到2mA(50Hz)，已知適應500kV變電站現場不拆線測量500kV大型變壓器的絕緣電阻參數；

2、短路電流大：測試電源的短路電流＞5mA，最大達15mA。適應大容量、大電感的測試；

3、電阻測量范圍寬廣：從0.5MΩ～1999GΩ。讀數準確、分辨力高；

4、高壓輸出范圍寬廣：可選擇0.25、0.5、1、2.5、5kV，也可從0V平滑調起連續調節到需要的電壓；

5、聲光提醒：具有計時報時功能，提醒使用者記錄，分析被測量對象的吸收比和極化指數；

6、高品質：關鍵部件全部采用進口元件，保證測量精度準確；

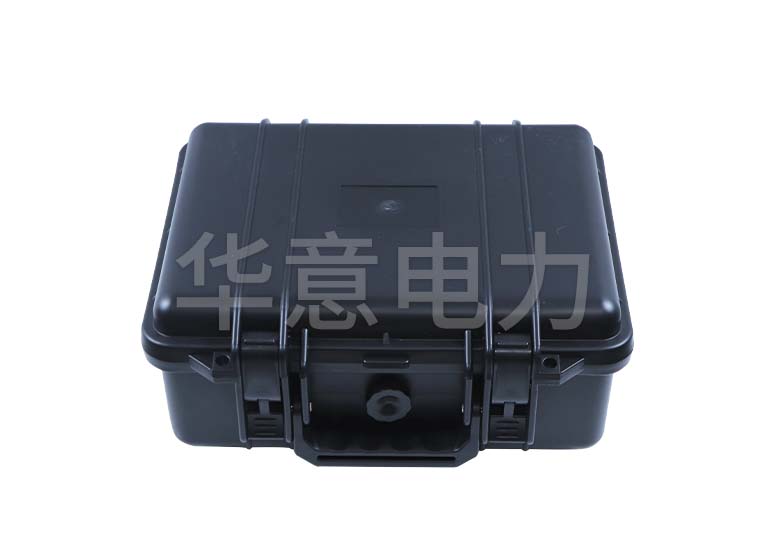

7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶；

8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長；

GM 系列可調高壓數字兆歐表產品視頻Product Video

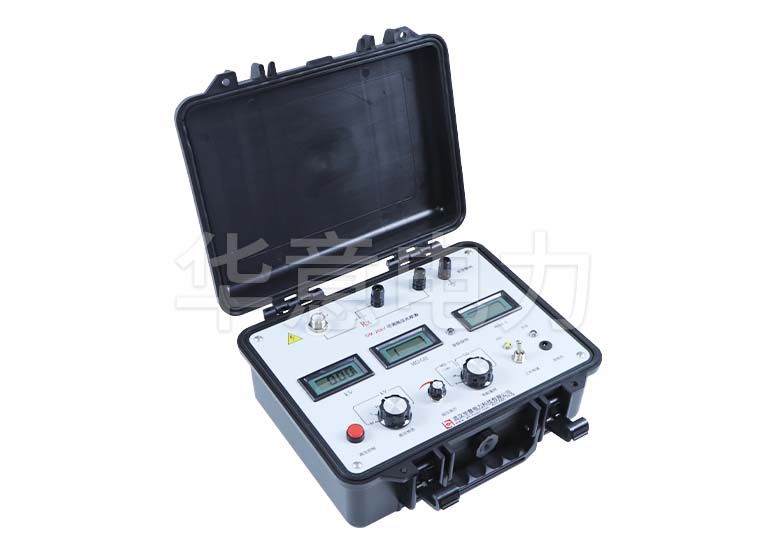

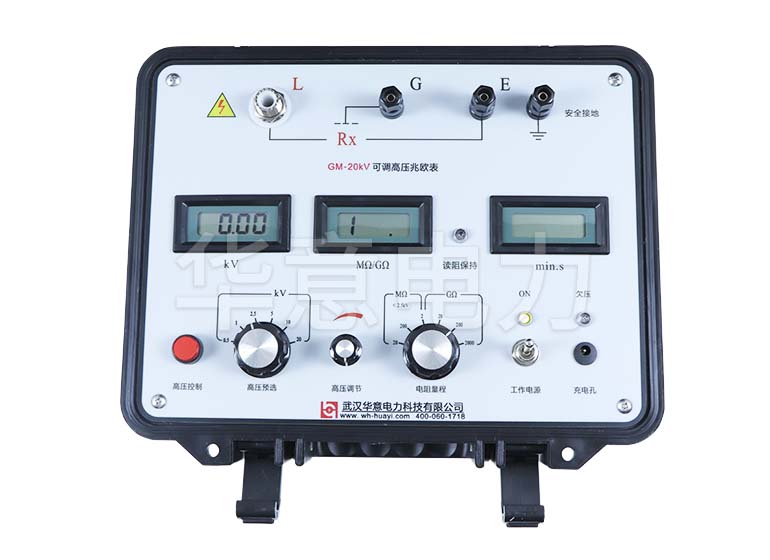

GM 系列可調高壓數字兆歐表產品圖集 Product Atlas

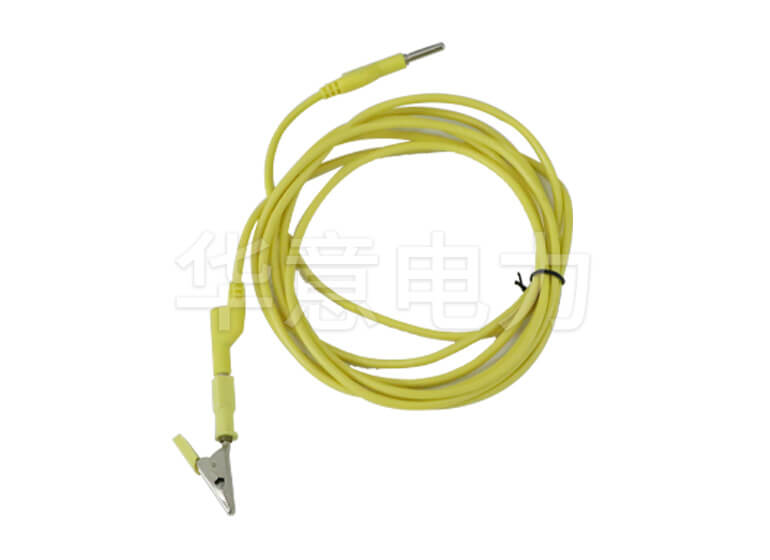

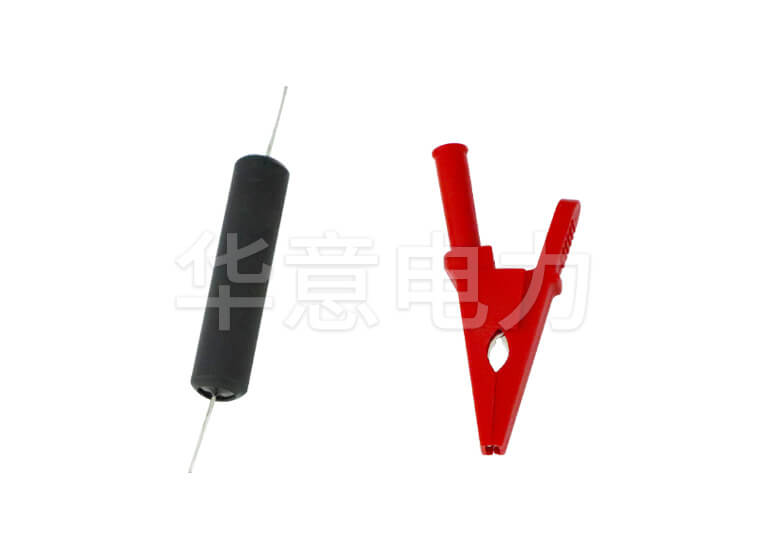

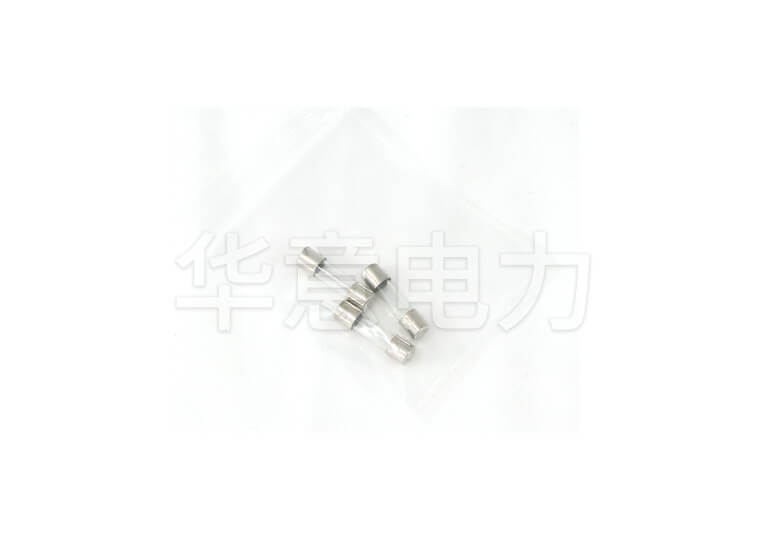

產品附件圖

GM 系列可調高壓數字兆歐表產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
