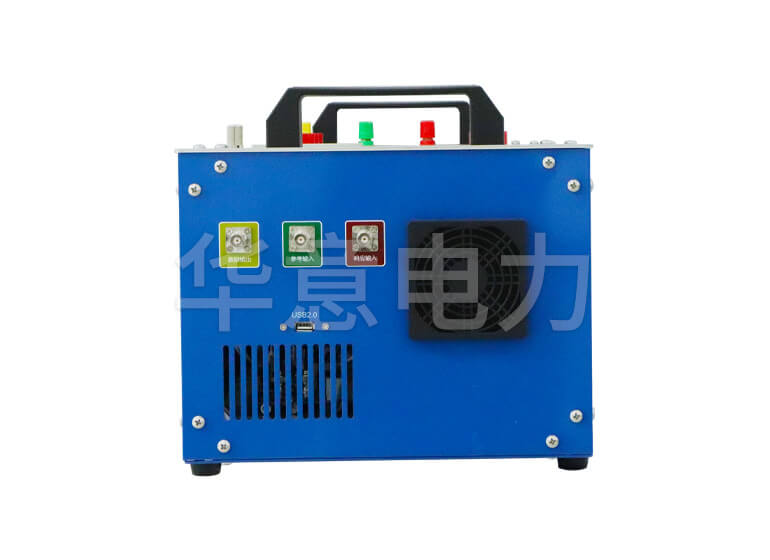

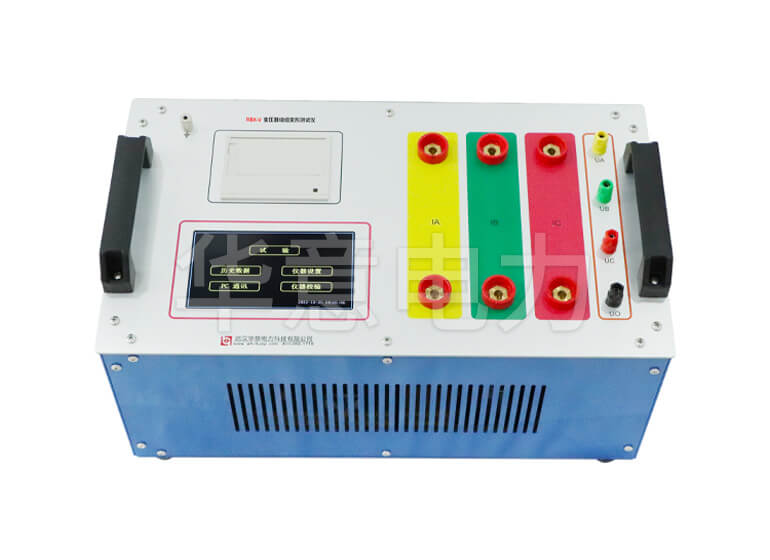

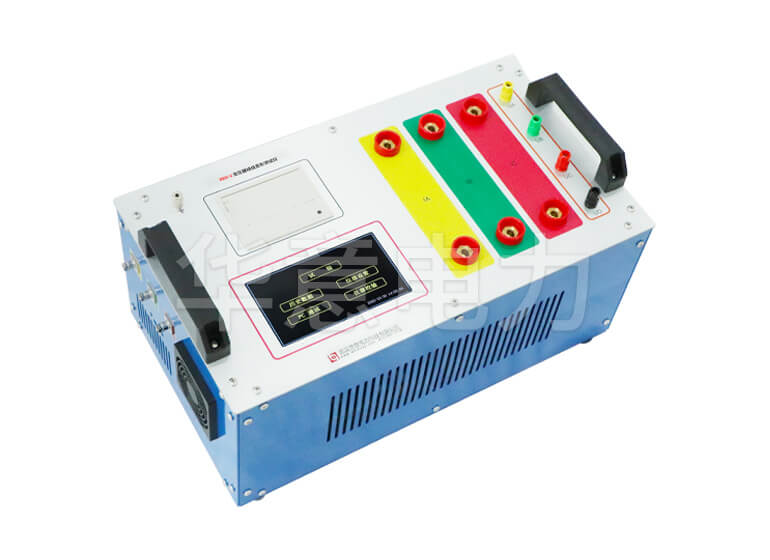

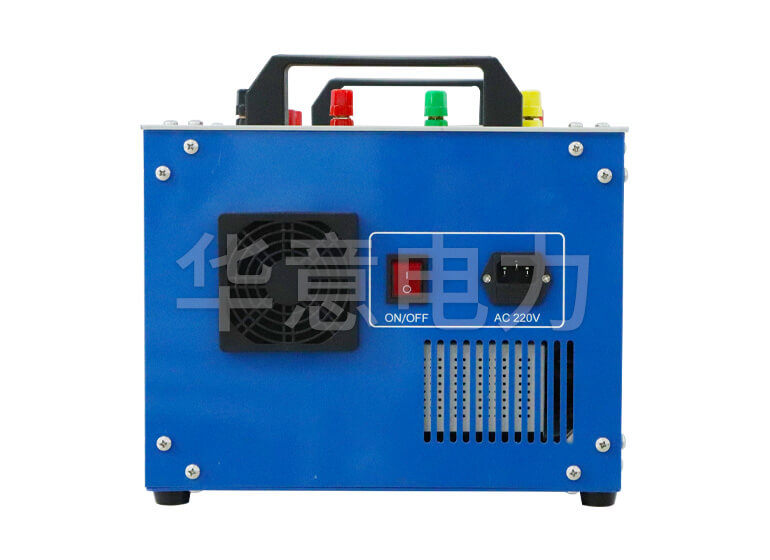

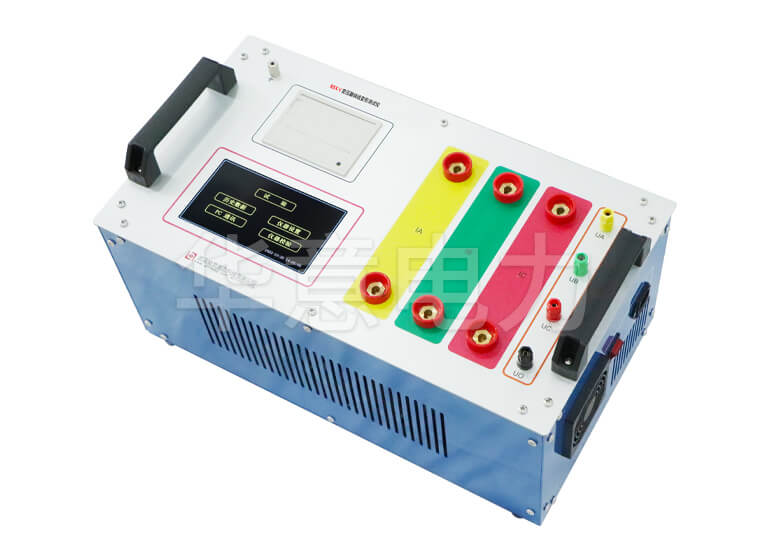

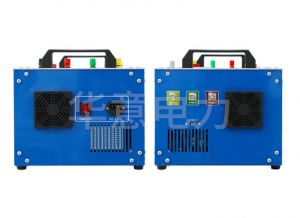

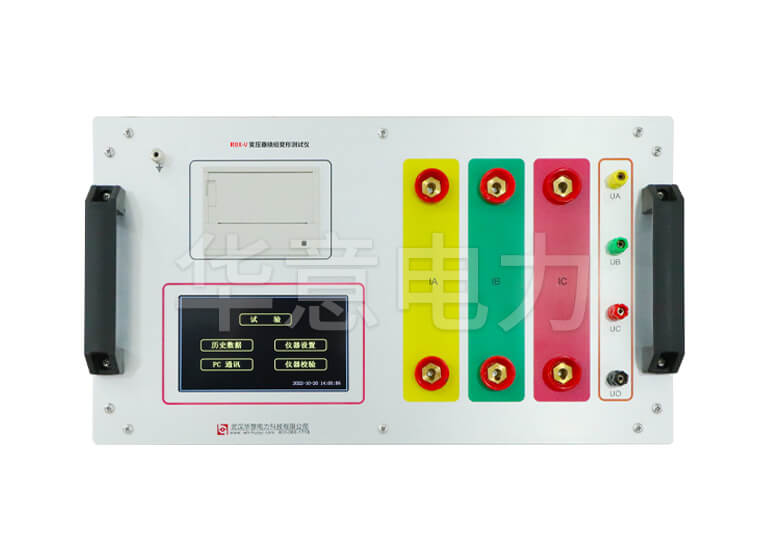

電力變壓器作為重要的電氣設備，其安全可靠運行對電力系統極為重要。變壓器綜合特性測試儀，是本公司自主研發的專門用于電力變壓器(三相或單相)出廠、故障以及交接試驗中繞組變形、空載和負載損耗參數測量的高精度儀器。它以ARM處理器為核心控制進行采樣，處理和輸出，其主要特點是彩色觸摸屏顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打??；配用數據管理軟件，保存的數據通過USB傳送到計算機(上位機)，進行另存、打印、清空等多項操作，或直接通過上位機電腦操作測試，保存的文件格式為Word或Excel文件格式。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高了工作效率。

本儀器通過選配不同容量的調壓器可實現對各種容量變壓器的測試，同時本產品也可以用于發電機轉子交流阻抗試驗和諧波試驗（PC 可用）。

產品別稱：變壓器繞組分析儀、變壓器頻響分析儀、變壓器繞組變形分析儀

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、基于不同標準的掃頻法繞組變形試驗；

2、可測量變壓器各個繞組的相頻曲線，幅頻曲線；

3、可循環測試變壓器繞組固定頻率下相位和幅度；

4、基于DLT911-2016對變壓器幅頻曲線進行分析；

5、短路阻抗法繞組變形試驗；

6、可測量變壓器繞組短路阻抗、短路電抗、短路電阻、三相阻抗電壓、阻抗電壓、 電壓有效值、電壓平均值、電流、功率、功率因數、頻率等參數；

7、基于 DL/T 1093-2008 和 IEC60076-5 對短路阻抗試驗結果進行分析；

8、變壓器空負載特性試驗；

9、可測量變壓器空載損耗、空載電流、負載損耗、阻抗電壓、電壓有效值、電壓平 均值、電流、功率、功率因數、頻率等參數；

10、短路阻抗以及空負載試驗結果自動修正；

11、基于GB1094.1-2013以及JBT501-2006對空負載試驗結果進行分析；

12、進行短路阻抗以及空負載試驗，在儀器允許的測量范圍內可直接測量,超出測量范圍時可外接一次電壓互感器和電流互感器；

13、發電機轉子交流阻抗試驗；

14、轉子交流阻抗特性曲線 ;

15、諧波試驗；

16、零序阻抗試驗；

17、同時測量三相電壓，電流，最高顯示 128 次諧波；

18、內置不掉電存儲器，繞組變形，空負載數據可保存 40 組，發電機轉子交流阻抗數據可保存 30 組。
