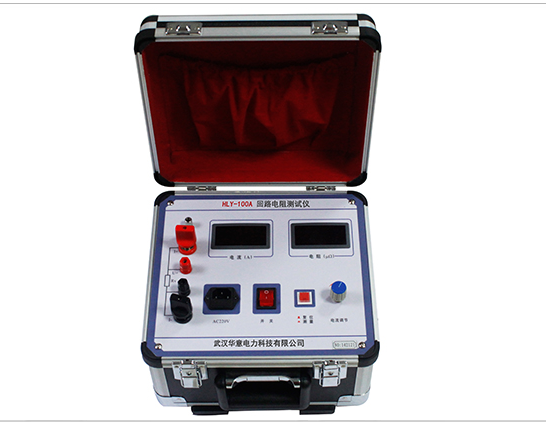

HLY-100A回路電阻測試儀是一種常用的測試儀器產品，適用于測試高低壓開關的主觸頭接觸電阻值、高低壓電纜電路的直流電阻等。那么回路電阻測試儀應該如何使用呢?今天小編來具體介紹一下回路電阻測試儀的使用方法，希望可以幫助到大家。

  HLY-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

  回路電阻測試儀使用方法

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

2. 接通AC220V電源(注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示“000”(可在未數允許一位數跳動)。

3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示“1”表示所測回路超量程)。

4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。

5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

  回路電阻測試儀使用注意事項

1、打開電源開關之前，應先將測試按鈕彈起(非測試狀態下)、電流調節鈕按逆時針調至“零位”。

2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。

3、測試完后一定要等電源全部放完后再拆除測試線等裝置

回路電阻測試儀使用方法已經介紹完了，通過上述文章介紹用戶對于回路電阻測試儀已經有了一定的了解，在后期的使用中可以更加便利。
