?使用方法

1. 將被測的真空管兩端斷電。

被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。

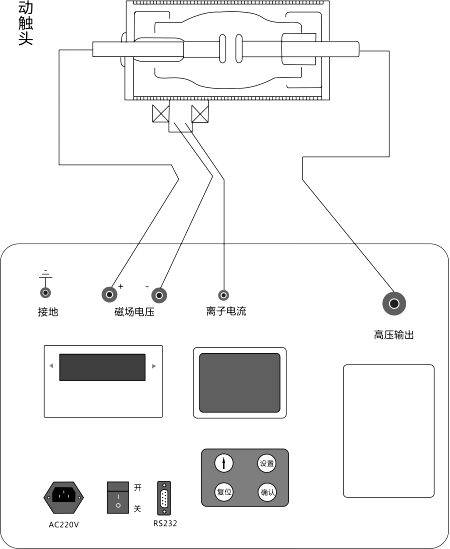

2. 將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。

具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。

?

圖4 ??測試連線圖

3. 功能選擇

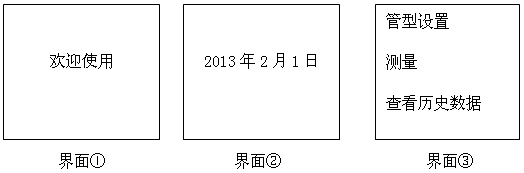

接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面3，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。

?

4．設置管型。

選擇“設置管型”功能后,按確認鍵,屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：

滅弧室直徑≤80mm ????????????1號管型

80＜滅弧室直徑≤100mm ???????2號管型

100mm＜滅弧室直徑≤110mm ????3號管型

110mm＜滅弧室直徑≤130mm ????4號管型

5．真空度測量。

????在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面3,選擇“測量”按確認鍵,進行真空度測量，儀器的顯示如界面4：

?

????????????????????????界面④

其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面5（此值為儀器測試3E-03Pa標準真空管的值）。

?

????????????????????????????界面⑤

????選擇執行“保存”命令可保存當前液晶顯示的數據,選擇執行“打印” 命令即可打印出當前液晶顯示數據,如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面3。

6.?測量結束后，關閉儀器電源，并等待5秒后方可拆線。

拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。

使用前請仔細閱讀說明書，以免誤操作

第三章 ?注意事項及其他

3.1?注意事項

1.?儀器外殼應可靠接地；

2. 為了提高測量準確度，測試前應將真空開關外表面擦試干凈；

3. 請正確選擇真空管的管型；

4. 測試過程中，高壓輸出端會輸出約20kV高壓，請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離) ，磁場電壓輸出端輸出約1600V高壓，請注意安全!

5.?儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時，應立即關閉電源，重新接好磁控線圈，請注意此時磁場電壓輸出端會有較高電壓，請接線時勿接觸導體部分，以免被電容上的殘余電壓擊傷。

6. 測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！

7. 測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！

3.2 裝箱清單

?

?
