1.1概述
DER2572 接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等設備的保護接地端和可觸及的金屬殼體之間的電阻值。它具有測量準確，操作方便等優點。符合 GB4706.1《家用和類似用途電器的安全通用要求》和GB9706.1《醫用電氣設備安全通用要求》等國家標準中相關條款的試驗要求所需的測試設備。
DER2572 接地電阻測試儀貫徹 Q/YXYZ3數字接地電阻測試儀企業標準。??
1.2 規格和技術特性
1. 使用條件：
???溫 ???度：0℃～40℃
???相對濕度：小于等于80％
???供電電源：交流：220V，允差：±10％，50Hz
???周圍環境：無強烈電磁場干擾源，無大量灰塵和腐蝕性氣體，通風良好。 ?
2. 產品的特色：
①自動補償測試線電阻和夾具接觸電阻。
②測量值自動量程轉換。
③具有過流和欠流指示及保護功能。
④記憶測試條件。
⑤被測值超過報警值時，儀器具有聲光報警功能。
⑥可以單次或連續測試，適合生產線作業。
⑦前面板鍵入式軟件校正。
⑧可選配計算機通訊接口。
⑨可選配控制接口。
3. 技術參數見表1
?表 1
|
測量范圍
（mΩ）
|
測試電流
（A）
|
25.0~30.0 |
1.0~150.0 |
10.0~25.0 |
1.0~199.9 |
4.0~10.0 |
1.0~500 |
基本誤差 |
±（3％r+3d） |
|
?
測試電流
|
A |
4.0~30.0 |
基本誤差 |
±（3％r+3d） |
測試電壓（交流）(V) |
??????????????≤6 |
|
報警電阻
mΩ
|
分辨率 |
0.1 |
1.0~199.9 |
1 |
200~500 |
|
?
測試時間s
|
0~99±5％ |
注：0時為連續測試狀態，即測試時間為無窮大 |
外形尺寸1×b×h |
380mm×320mm×145mm |
重量( Kg) |
9 |
|
注1：r-讀數 d-個字。
注2：表中基本誤差測試條件為溫度23℃±5攝氏度，相對濕度小于等于80％。
|
1.3 面板結構和工作原理
1. 測試原理
?
圖 1 ??方框圖
2. 儀器功能鍵布局
?

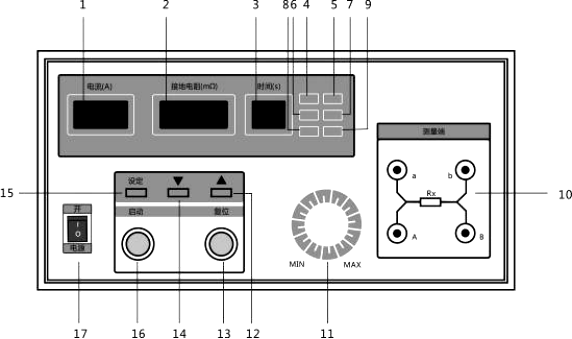

圖 2 ??儀器面板
1- ?“電流”顯示窗口 |
2 - “接地電阻”顯示窗口 |
3 - “時間”顯示窗口 |
4 - “測量”指示燈 |
5 - “合格”指示燈 |
6 - “補償”狀態指示燈 |
7 - “過流”狀態指示燈 |
8 - “報警”指示燈 |
9 - “欠流”狀態指示燈 |
10 - 測量端 |
11- “電流調節”旋鈕 |
12 - “△”鍵（增加） |
13 - “復位”按鈕 ? |
14- “▽”鍵（減少） |
15 - “設定”鍵 ? |
16 - “啟動”按鈕 ? |
17- “電源”開關 |
|
?
?
圖 3 ??后板
18 - “通訊”接口 |
19- “線控”接口 |
20 - 銘牌 |
21 - “電源”插座（帶保險絲） ? |
|
|
1.4 安全注意事項
????1. 使用前務必詳閱此使用說明書，并遵照指示步驟，依次操作。
????2. 請勿使用非原廠提供之附件，以免發生危險。
????3. 測試儀器必須良好接地。
????4. 操作人員一定要熟悉該測試儀的操作程序方可使用。
????5. 在整個測量過程中，不能隨意調節其它按鈕。
????6. 測試完畢后，至復位狀態，方可拆下接線。
????7. 為保持儀器本身的散熱效果及正常運轉，請勿將狹縫或通風口堵塞。
????8. 避免在下列環境中使用：
???（1）避免放置陽光直射，雨淋或潮濕之處；
???（2）請遠離火源及高溫、以防儀器溫度過高；
???（3）搬運或維修時，應先關機并將電源線拆掉。
第二章 ?操作使用方法
?
?
2.1 使用方法
1. 初始狀態：
接通儀器工作電源，打開“電源”開關，儀器的電流、接地電阻、時間顯示窗口顯示都為0，此時儀器處于初始狀態，并預熱 5min。
2.功能鍵說明和設定：
3.報警接地電阻值設定：
按一下“設定”鍵，電流顯示窗口顯示“A---” ，接地電阻顯示窗口顯示上一次設定的接地電阻報警值，按“△”鍵（增加）或“▽”鍵（減少）來得到所需要的報警接地電阻值，再按一下“設定”鍵，即保存接地電阻報警值同時進入時間設定。
4. 時間設定：
當接地電阻報警值被保存同時，電流顯示窗口顯示“T---”，時間顯示窗口顯示上一次設定的測試時間，此時可按“△”鍵或“▽”鍵來得到所需測試時間，再按一下“設定”鍵，即保存時 間設定值同時進入測試電阻補償值設定。
注：當設定值為0時，測試時間為∞即可連續測試。
5. 測試電阻補償值設定:
當時間設定值被保存同時，電流顯示窗口顯示“P.---” ，電阻顯示窗口顯示上一次測試電阻補償值，這時可按“△”鍵或“▽”鍵來得到所需補償值，再按一下“設定”鍵，即保存測試電阻補償值同時進入開路報警功能設定。
注1： 當測試電阻補償值不為0時，“補償”燈亮，測量時顯示的接地電阻值，已自動減去設定的補償值。該功能用于扣除測量線電阻和夾具的接觸電阻引起的誤差。
注2： 確認測試電阻補償值的操作方法
????儀器在初始狀態下，將專用測量線的夾子對接，然后按動“啟動”鍵。若是要旋動“電流調節”旋鈕，使測試電流達到規定值。然后讀出接地電阻顯示窗口示值，即為測試電阻補償值。在設定時，將它設為測試電阻補償值即可。
6. 開路報警功能設定
當測試電阻補償值測試電流值被保存同時，電流顯示窗口顯示“H---”，電阻顯示窗口顯示開路報警功能“ON”（采用報警）或“OFF”（取消報警）。按動“△”鍵或“▽”鍵可輪流切換，來得到所需狀態，再按一下“設定”鍵，則儀器回到測量初始狀態。
注：若只需對上述某一項進行設定，可按動“設定”鍵至電流顯示窗口顯示所需符號，以后步驟同該項后續操作方法。
7. 操作步驟

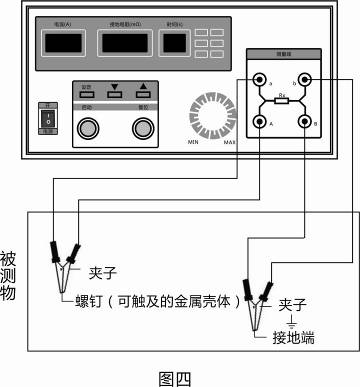

完成功能設定后，使儀器處于初始狀態。 按圖4正確接線。
?????將一副（二組）測試線，紅線組中粗、細測量棒一端分別插入測試儀“A”、“a”測量端上（粗線對“A” ，細線對“a”） ；黑線組中粗、細測量棒一端分別插入測量儀“B”、“b”測量端上（粗線對“B”，細線對“b”），測量線另一端的夾子分別接被測設備保護可觸及的金屬殼體和接地端。 注：有的用戶將電源線插頭上接地端代替被測物接地端，這樣給測量帶來誤差，會增加引線電阻引起的測量值。當大電流流過接地線，接地線會發熱，所以所測量時間不宜過長。
?
8. 測試步驟 ：
單次測試?
????按一下“啟動”按鈕，“測量”指示燈亮。
調節面板上的“電流調節”旋鈕，至所需測試電流值。此時時間窗口顯示剩余測試時間。如被測物合格，測試時間一到，儀器會發出“嘟”一聲后，且“合格”指示燈亮，電阻顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于報警設定值時，“報警”指示燈亮，待測試時間一到，儀器停止工作，并發出聲報警，則判被測物為不合格品。然后按一下“復位”鍵，儀器退出測量狀態，回到初始狀態，“測量”指示燈滅。
連續測試
????當時間顯示窗口顯示為“0”時，按一下“啟動”按鈕，就能連續對被測物進行測試，不必再按動“啟動”按鈕。測量中結果判斷為實時顯示值。
①在測試過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示“――――”，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，儀器顯示“――――”。
②?在測試過程中，當測試電流小于 1A 時， “欠流”指示燈亮，當測試電流大于 30A 時，儀器自動切斷電流，停止測試，并且“過流”指示燈亮，接地電阻顯示窗口顯示“――――”。
