HYCZ-H 接地成組電阻測試儀主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。

以前對接地線基本是不測試的，只有對不同電壓等級的平方數要求，新安規對地線電阻率提出了技術要求，可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量，以對新地線驗收，對已應用中的接地線進行可用性的科學評價。

1.2 主要功能特點

1. 依據2002年國電公司新安規設計；

2. 智能控制，全自動檢測，全自動計算與分析；

3. 體積小巧、接線簡單，操作方便；

4. 觸摸顯示屏，顯示直觀，操作方便；

5. 帶時鐘，可存儲打印試驗結果；

6. 具備U盤接口，可導出保存的測試結果；

7. 自動日歷時鐘；

8. 可自動測量2端、3端，4端、5端成組接地線，適應各種不同情況；

9. 可以自定義接地線的截面積和長度

1.3主要技術指標

1. 測試電流：20A，30A

2. 測試范圍：0～199.99mΩ

3.?精度：0.5級

4. 接地線測試端子：2～5端

5. 電源：220V±10% ?50±5 Hz

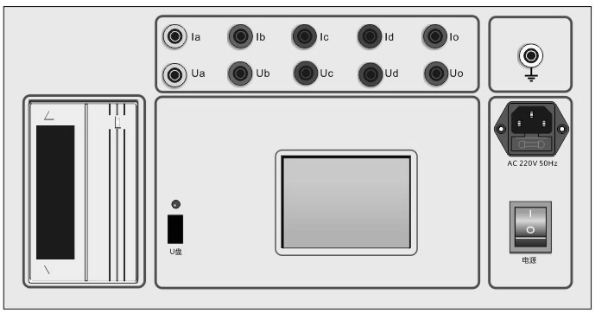

1.4面板說明

?

電源插座：用于220V電源接入，內含5A保險絲；

Ia，Ib，Ic，Id，Io：為電流輸出端子；

Ua，Ub，Uc，Ud，Uo：為電壓采樣端子

接地端子：用于保護接地，使用時接大地；

觸摸顯示屏：顯示用戶菜單及測試結果；

電源開關：用于控制輸入電源220V的接通與斷開；

第二章 ?操作使用方法

2.1 使用說明

正確連線：

????每一對Ux和Ix端子（x代表輸出通道a，b，c，d，o）接一把測試鉗，夾到相應的接地線端子上

????2端地線接A、O端

????3端地線接A、B、O端

????4端地線接A、B、C、O端

????5端地線接A、B、C、D、O端

注意：Uo、Io端子為公共端（母頭）。插上電源，打開電源開關。

儀器進入初始界面。如下圖：

?

?

????“新建測試”：開始測量一組新的接地線測量。

????“文件管理”：管理歷史測量記錄，可以打印、刪除、導出以前的歷史記錄。

?????“設置”：設置日期時間。

?????點擊“新建測試”，進入測量前的接地線參數設置，如下圖所示：

點擊需要修改的參數設置框設置參數，全部設置完成后點擊“開始”按鈕，儀器即按照設置的參數開始自動測量各端子的電阻值，并計算電阻率，自動判斷接地線是否合格。

第三章 ?注意事項及其他

3.1注意事項

????1. 測試時必須知道所測地線之規格—截面，一般標在焊片端子上。

????2. 事先應用尺子量準確各待測地線各段長度以據所測阻值結果計算分段電阻率，與安規要求參數比較。以便儀器智能判斷自動給出合格與否的結論

附：《電力安全工器具預防性試驗規程（試行）》中的攜帶型短路接地線的試驗項目、周期和要求

附：

攜帶型短路接地線的試驗項目、周期和要求

?
