? 隨著我國國民經濟的快速發展，對電力的需求日益提高，電力工業的發展對社會的貢獻也日益突出，同時電力變送、傳輸時的安全問題也被電力部門所重視。電力設備的回路電阻是表征導電回路的聯接是否良好的重要參數，其值的大小直接影響正常工作時的載流能力和短路電流的切斷能力。各類產品的回路電阻都有規定的取值范圍，當超出規定取值范圍時，可能是導電回路中存在接觸不良。在預防性試驗和交接試驗中，需要準確測量電力系統中電力變壓器、開關、斷路器等大電流設備的回路電阻值，它們的回路電阻值主要取決于動、靜觸頭間的回路電阻。在大電流運行時，若連接處接觸不良會導致局部溫升增高，嚴重時甚至引起惡性循環造成氧化燒損。所以電網中運行的電力變壓器、開關、斷路器等設備的回路電阻，已成為安全運行考核、驗收的重要參數。

? 由于電力變壓器、開關、斷路器等設備的回路電阻很小，只有用很高的檢測電流，才能保證一定的精度和抗干擾能力，這是由于電力變壓器、開關、斷路器等設備的動、靜觸頭之間存在氧化膜，如果用較小的電流檢測，氧化膜對檢測結果的影響會偏大，但在大電流下檢測時氧化膜就會被擊穿，對檢測結果影響就比較小，所以理論上，檢測電流只要不超過額定電流，應該至少大于100A。

回路電阻測試儀的工作原理

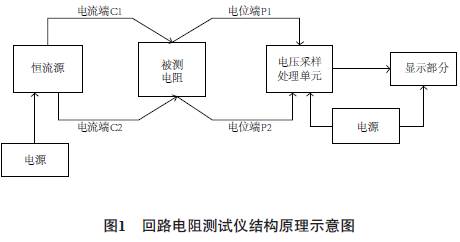

? 回路電阻測試儀的設計采用了高可靠性的大功率集成電路，由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成，如圖1所示，是具有毫歐、微歐量程的低值電阻測量儀，操作簡單，可一鍵測量回路電阻、導線電阻、線圈的電阻等，且測試電流能自動穩流，保證了測試數據的穩定可靠。

回路電阻測試儀在測量時，由高頻開關電源輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號，經前置放大器放大后，由A/D轉換器將模擬信號轉換成數字信號，再經微處理器對數據進行濾波、運算、處理，根據串聯電路電流處處相等的原理，通過歐姆定律R=U/I，由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值，如圖2所示。

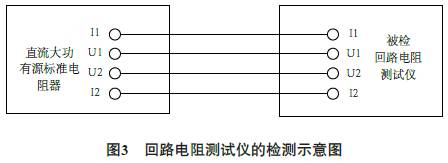

由于回路電阻測試儀是在大電流的條件下工作，為了消除引線電阻、提高測量精度,采用四線制接線測量法，如圖3所示。同時為了避免過熱，要求電流持續時間要短，使用牢固可靠的電流接線。根據規程的要求均勻的選取檢測點進行，其中須包含有顯示值的起始點、中間點和接近滿刻度點。

需要注意的問題有：必須將功能開關置于調零狀態時方可開機；開機后務必注意儀器前面板的正常指示燈是否亮，如果不亮則說明儀器工作不正常，應立即關機；儀器開機后，測量前應進行調零，只有調零正常，方能使用；不要接錯電流端與電位端；不要在回路電阻測試儀輸出電流的情況下突然關機；儀器關機后，如需再使用，應等待五分鐘后再開機。
