電纜故障產生的原因及處理時間|華意電力

發布時間:2016-08-18 09:00:00 瀏覽次數:4588

??華意電力是一家專業研發生產電纜故障測試儀的廠家,本公司生產的電纜故障測試儀在行業內都廣受好評,以打造最具權威的“電纜故障測試“高壓設備供應商而努力。

? 電纜是供電設備與用電設備之間的橋梁,起傳輸電能的作用。應用廣泛,因此故障也經常發生,下面簡要的分析電纜常見問題產生的原因,按照故障產生的原因進行分類大致分為以下幾類:廠家制造原因、施工質量原因、設計單位設計原因、外力破壞四大類。

一、廠家制造原因
? 廠家制造原因根據發生部位不同,又分為電纜本體原因、電纜接頭原因、電纜接地系統原因三類。
1、電纜本體制造原因
? 一般在電纜生產過程中容易出現的問題有絕緣偏心、絕緣屏蔽厚度不均勻、絕緣內有雜質、內外屏蔽有突起、交聯度不均勻、電纜受潮、電纜金屬護套密封不良等,有些情況比較嚴重可能在竣工試驗中或投運后不久出現故障,大部分在電纜系統中以缺陷形式存在,對電纜長期安全運行造成嚴重隱患。
2、電纜接頭制造原因
? 高壓電纜接頭以前用繞包型、模鑄型、模塑型等類型,需要現場制作的工作量大,并且因為現場條件的限制和制作工藝的原因,絕緣帶層間不可避免地會有氣隙和雜質,所以容易發生問題。國內普遍采用的型式是組裝型和預制型。
? 電纜接頭分為電纜終端接頭和電纜中間接頭,不管什么接頭形式,電纜接頭故障一般都出現在電纜絕緣屏蔽斷口處,因為這里是電應力集中的部位,因制造原因導致電纜接頭故障的原因有應力錐本體制造缺陷、絕緣填充劑問題、密封圈漏油等原因。
3、電纜接地系統
? 電纜接地系統包括電纜接地箱、電纜接地保護箱(帶護層保護器)、電纜交叉互聯箱、護層保護器等部分。一般容易發生的問題主要是因為箱體密封不好進水導致多點接地,引起金屬護層感應電流過大。另外護層保護器參數選取不合理或質量不好氧化鋅晶體不穩定也容易引發護層保護器損壞。
二、施工質量原因
? 因為施工質量導致高壓電纜系統故障的事例很多,主要原因有以下幾個方面:
1、現場條件比較差,電纜和接頭在工廠制造時環境和工藝要求都很高,而施工現場溫度、濕度、灰塵都不好控制。
2、電纜施工過程中在絕緣表面難免會留下細小的滑痕,半導電顆粒和砂布上的沙粒也有可能嵌入絕緣中,另外接頭施工過程中由于絕緣暴露在空氣中,絕緣中也會吸入水分,這些都給長期安全運行留下隱患。
3、安裝時沒有嚴格按照工藝施工或工藝規定沒有考慮到可能出現的問題。
4、竣工驗收采用直流耐壓試驗造成接頭內形成反電場導致絕緣破壞。
5、因密封處理不善導致。中間接頭必須采用金屬銅外殼外加PE或PVC絕緣防腐層的密封結構,在現場施工中保證鉛封的密實,這樣有效的保證了接頭的密封防水性能。
三、設計原因
? 因電纜受熱膨脹導致的電纜擠傷導致擊穿。交聯電纜負荷高時,線芯溫度升高,電纜受熱膨脹,在隧道內轉彎處電纜頂在支架立面上,長期大負荷運行電纜蠕動力量很大,導致支架立面壓破電纜外護套、金屬護套,擠入電纜絕緣層導致電纜擊穿。

? 隨著城市建設的發展,城市用電密集度增高,用電量增大,城市的電能輸送方式大多采用直埋電纜,當電纜在地下敷設出現故障時,需要浪費大量的人力、物力來查找電纜故障點,而且還會造成難以估量的損失和影響,今天華意電力技術人員來簡單談談如何減少電纜故障處理的時間。

? 故障定位耗時長原因分析

1. 缺乏專業培訓

? 測試人員缺乏相關的理論知識,對口培訓不及時。對故障探測技術不了解,對儀器設備操作不熟練,無法對故障的波形進行正確的分析和判斷。

2. 測試方法有誤

? 在查找電纜故障的時候,應該一步一步循序漸進的來,首先進行診斷和測距,分析一下該電纜故障的類型,調查清楚電纜的敷設路徑,并定點,如果不按照步驟直接進行測量,就會造成時間上的浪費。

解決措施

一、進行專業技術培訓

1. 測試理論培訓。對測試電纜故障采用的行波法、低壓脈沖法、高壓脈沖法、高壓脈沖耦合法以及相應的波形等進行了理論方面的講解。

2. 實操方法培訓。在班組車庫車間內使用探測儀器對廢舊電纜進行實際測試演練,對電纜故障的精確定點、電纜路徑的查找、典型案例分析以及儀器的選用等進行分解演練。

2. 確定故障類型,規范測試流程

二、分析電纜故障原因及類別

1. 電纜故障原因

? 對電纜故障進行分析。造成電纜故障的原因有6種:機械損傷、絕緣受潮、絕緣老化變質、過電壓、設計和制作工藝不良、材料缺陷。

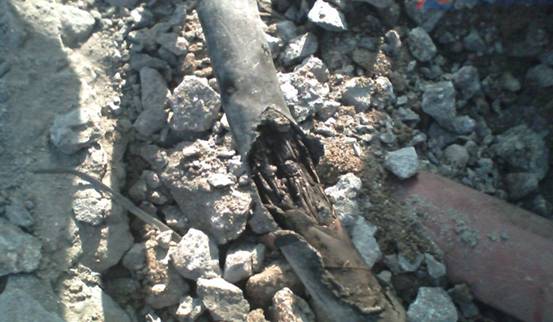

從電氣實際運行經驗看,電纜故障大部分是由外力損壞(如挖土、打樁、載重車輛壓壞等)造成的,約占事故總數的80%。

2. 確定電纜故障類別

? 電纜故障類別有:三芯電纜一芯或者兩芯接地、兩相芯線間短路、三相芯線完全短路、一相斷線或多相斷線。針對直接短路或斷線故障,可直接使用萬用表進行測量判斷,對于短路故障不直接接地或接地故障,需用絕緣搖表遙測相與或相對地間的絕緣電阻,根據電阻值進行故障類型辨別。

3. 制定規范的測試流程

? 測試流程分3個步驟:電纜故障性質診斷,電纜故障測距,電纜故障定點。

結論:

? 通過對測試人員的培訓和對測試方法的規范,在遇到電纜故障時,施工人員可以參照制定的流程工作書,快速找到相應解決辦法,為事故搶修節省時間,有效地提高了供電質量,減少了停電時間。
