如何檢測電纜故障點|華意電力

發布時間:2016-08-22 09:00:00 瀏覽次數:4578

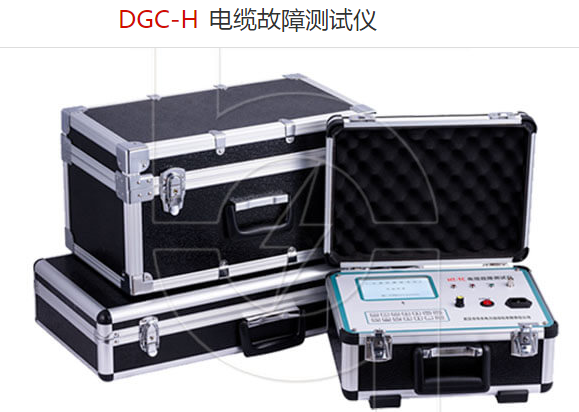

?華意電力是一家專業研發生產電纜故障測試儀的廠家,本公司生產的電纜故障測試儀在行業內都廣受好評,以打造最具權威的“電纜故障測試“高壓設備供應商而努力。

? 華意電力經過多年實踐經驗出的“如何快速準確的查找電纜故障點”的方法,供同行們參考借鑒的同時相互學習、探討。

? 電纜故障查找前的準備工作


? 盲目的進行電纜故障查找工作往往費時費力而且無法準確的進行故障定點判斷,這不是因為電纜故障種類的復雜造成,而是因為電纜周邊環境所造成的。

我們目前采用的電纜故障查找方法離不開:故障診斷、粗測定點與精確定點三個步驟。但是往往在實際測試中能夠確定故障類型,做到粗測定點,但是卻無法真正精確定點進行開挖。這種原因的形成是因為客觀存在的我們聽得到的因素(公路或施工處振動噪聲過大等原因)和看不到的因素(電纜走向、電纜埋設深度過深、故障點在積水中、電纜施工時余留不規范等原因)所造成的。

? 因此在電纜故障查找前通過電纜施工、運行管理人員明確電纜長度、電纜走向、周邊特殊情況、中間頭位置、周邊是否存在施工等要因是電纜故障查找前不可或缺的準備工作。

? 電纜的故障類型分析
? 從今年已查找的低、中、高壓電纜故障的結構特點分析,電纜單相接地故障較為普遍,多是因為電纜遭受外力破壞原因造成。也不排除本體質量造成,但這種內部短路從外表看不出痕跡較少見。電纜相間短路故障中較少,這是因為相間短路一般都是在運行中發生,發生故障時會產生強大的短路電流造成速斷保護動作而跳閘。強大的電流所造成的高溫一般都會把電纜燒斷造成開路性故障。電纜內部短路,外表看不出痕跡,此類故障一般是由于電纜質量造成的,比較少見。
? 從電纜的故障位置看,一條電纜最薄弱的地方是中間接頭,一般的電纜都有一個或幾個中間接頭,在做電纜中間接頭時由于環境條件限制,加上電纜敷設后不進行防潮處理,制作時中間接管壓接不緊密,都可能造成電纜中間接頭受潮、工藝缺陷的出現。當運行中長期在高壓電場的作用下產生電暈及游離放電,使絕緣本體形成水樹直至絕緣老化并擊穿。
? 從電纜故障的性質區分可分為開路、低阻、高阻和閃絡性故障四種:
? 開路故障就是工作電壓不能傳輸?shù)浇K端,或雖然終端有電壓,但帶負載能力差。?
? 低阻故障就是電纜相間或?qū)Φ氐慕^緣受損,其絕緣電阻減小到100KΩ以下。)
? 高阻故障就是電纜相間或?qū)Φ氐慕^緣電阻大于100kΩ。
? 閃絡性故障就是在高壓保壓過程中,突然擊穿,在此電壓下又能保壓的故障。有別于高阻故障,在高壓達到一定的電壓肯定能擊穿的故障。

? 對于電纜的故障點檢測一般都要經過故障類型的診斷、故障點測距、精確定點三個主要步驟。故障類型診斷主要是確定電纜故障點的故障相別,屬于高阻接地或者低阻接地,以便于測試人員選擇適當?shù)臋z測方法。故障點測距也叫預定位,故障電纜芯線上施加測試信號或者在線測量、分析故障信息,初步確定故障的距離,盡量縮小故障范圍,以方便精確定點的進行。
  預定位方法一般可歸納為兩大類,即經典法,如電橋法等,現代法,如低壓脈沖法、高壓閃絡法等。精確定點是預定位距離的基礎上,精確地確定故障點所在實際位置。精確定點方法主要有聲測定點法、感應定點法、時差定點法以及同步定點法等。本文主要探討故障點預定位的基本方法。
  對低阻擊穿、短路、開路故障,可在電纜芯線上施加脈沖訊號。訊號在電纜傳達及反射,用數字示波器或手提筆記本電腦虛擬示波器等測出脈沖波形而算出故障點的位置。低壓脈沖反射法的優點是簡單、直觀,不需求細致的電纜原始材料,還能夠依據反射脈沖的極性分辨故障類型。缺陷是不能用于檢測高阻與閃絡故障。
  應用傳輸線的特性阻抗發作變化時的回波現象,電纜芯線中加上一定電壓,使其不燒穿而產生放電。放電脈沖在電纜中傳達及反射,用數字示波器測出反射脈沖的位置比例,算出故障點的位置。本法適用于高阻擊穿,但操作人員的安全受要挾,波形較難區分。
  三次脈沖法是一種新的電纜故障點預定位辦法,由于脈沖反射法發出的低壓脈沖在高阻故障點處不會發作反射,因而,此時故障點不會顯現在波形上,此時的低壓脈沖卻在測試電纜末端構成全反射,得到電纜全長的參考波形;
  隨后發射的脈沖沖擊能夠在故障點處構成穩定的時間充分燃弧,然后運用一個高能量的檢測脈沖對故障點停止沖擊,此時脈沖幅值可到達1500V,可充沛保證在故障點構成負反射,得到故障點的故障波形。兩條波形比照可分明容易看到故障點位置。該辦法適用與除了中間頭受潮或進水特殊狀況外的一切故障類型,包括高阻接低和低阻接低。
  二次脈沖法是近些年常用的測距辦法之一,其原理:對故障電纜釋放一個低壓脈沖,只需故障點的接地電阻大于電纜波阻抗5倍,能夠以為此時故障電纜相關于低壓脈沖是開路,那么在脈沖釋放端接納到反射波形相當于一個芯線絕緣良好電纜的波形;
  對故障電纜釋放一個足以使芯線絕緣故障點發作閃絡的高壓脈沖,同時觸發釋放第二個低壓脈沖,故障點的電弧未熄滅時,故障點相關于低壓脈沖是完整短路,那么在脈沖釋放端接納的低壓脈沖反射波形相當于一個線芯對地完整短路的波形;兩個波形比照會有明顯的發散點,這個發散點就是故障點的反射波形點。其特性是易操作、多功用,回波圖形簡易。缺陷是不能用于檢測高阻與閃絡故障。
  將被測電纜故障相與非故障相短接,電橋兩臂分別接故障相與非故障相,調理電橋兩臂上的一個可調電阻器,使電橋均衡,應用比例關系和已知的電纜長度就能得出故障間隔。用低壓電橋測電纜低阻擊穿,用電容電橋測電纜開路斷線。電橋法檢測結果準確,但需求完好芯線做回路,電源電壓不能加得太高。
