結構特征和工作原理

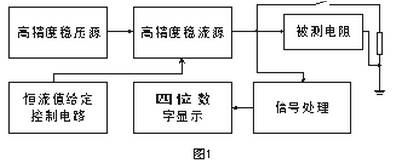

本產品的電路工作原理框圖如圖1所示：

? 圖1中穩壓源是高精度低紋波電源，可提供10A的電流輸出。穩流源輸出的電流受其分擋切換控制電路的控制。當測量選擇不同擋位時，輸出不同的穩定電流。當恒流電流通過被測電阻時在被測電阻上產生穩定的電壓信號，該信號經計算機處理后由液晶顯示器直接顯示電阻值。當測量大電感的直流電阻時，測試結束后，電感上儲存一定的電荷，電感兩端接放電電路，使電感快速放電（約10秒鐘），當蜂鳴器響時，表示正在放電，停止響動，表示放電完成，放電結束后才能拆除測試接線?。

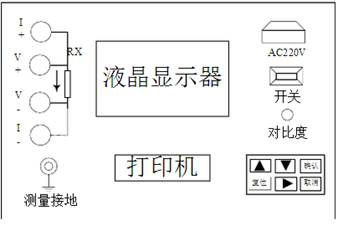

面板示意圖

使用、操作

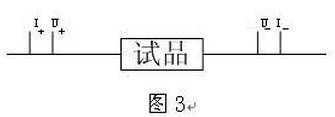

1.?測量接線如圖3所示：

? U+、I+為一套接線夾子，U－、I－為另一套接線夾子，接線時必須將U+夾在I+的內側，U－夾在I－的內側。

2．操作步驟：?

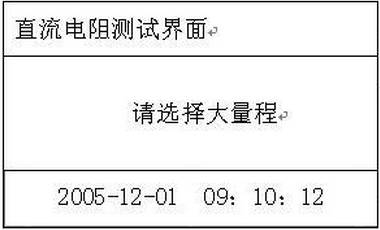

? 打開電源，屏幕顯示“直流電阻測試儀”?然后，進入下面的顯示：

? 通過面板上的鍵盤選擇“電阻測試”選項，點擊確定鍵,進入檔位選擇菜單，進入下面的顯示：

? 用戶根據需要選擇不同的檔位，點擊確定鍵，進入下面顯示：?注意：選擇量程時不知道大小的，先選擇大阻值向小阻值選；????測試前變壓器上不要有短路接地線；測試電力變壓器高壓繞組時選擇0.5Ω～20Ω；以上幾點是為了提高測試速度.

測試前變壓器上不要有短路接地線；測試電力變壓器高壓繞組時選擇0.5Ω～20Ω；以上幾點是為了提高測試速度.

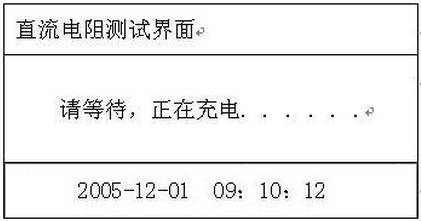

? 在充電的瞬間，蜂鳴器會叫（在加快充電速度，減小反電動勢）。?如果量程選的較大，會顯示:

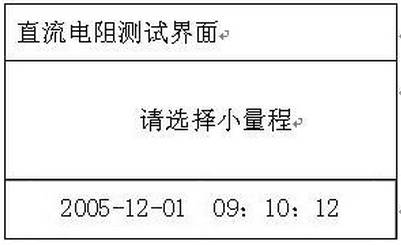

? 如果量程選的較小，會顯示:?

? 選擇合適，則顯示（小于10Ω的為例）：

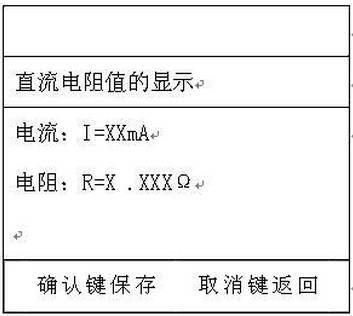

? 點擊確認鍵，進入下面的顯示：

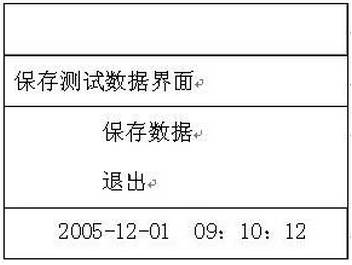

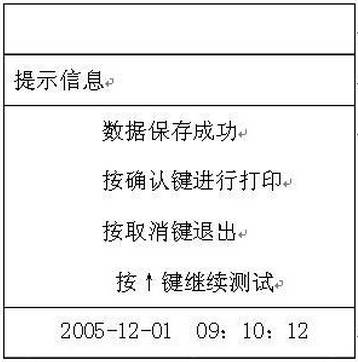

? 出現下面顯示：

? 點擊退出鍵返回“直流電阻測試儀電阻選擇菜單”?按↑鍵繼續測試表示不斷開變壓器繞組繼續測試（可以轉動有載開關，10KV配變屬無勵磁開關）
