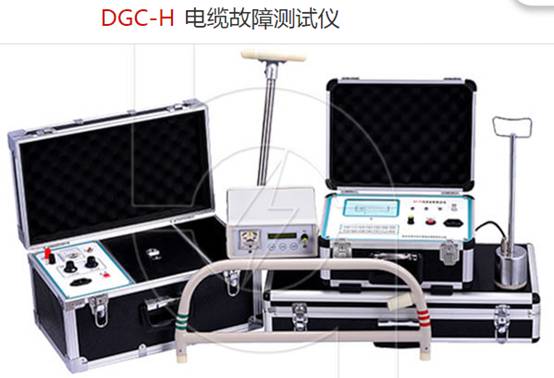

? 電纜故障測試儀被應用到電力、通信、石油化工、煤礦、冶金、航空航天等各個行業，是電纜故障測試領域的先行者。電纜故障測試儀是汲取國內外20家電纜故障測試儀的優點而誕生的一款具有高速數據采集與高級數據處理能力的功能強大的電纜故障綜合測試系統。基于工業級嵌入式計算機平臺系統，采用當今最先進的網絡及數字通信技術，大大地提高了儀器的使用功能和測試精度。

? 眾所周知，無論高阻故障，還是電纜最后精確定點，都離不開電纜故障檢測專用升壓裝置，以前都用試驗變壓器、操作箱和脈沖電容器來升壓，有笨重、接線復雜的缺點，一體化電纜故障高壓信號發生器一舉解決了這一難題，使電纜故障檢測輕便化，這一革命性的改進深受業內好評。

技術指標

1、測試距離：單端 40km

最短測試距離（盲區）：不大于10米

2、精確定點誤差：±0.2m

測試誤差：系統誤差小于±2%

3、存儲方式：移動/固定 大小：60G/1G

4、操作方式：觸摸屏（配筆）

5、 分辨率：V/50m；V為傳波速度m/μs；軟件游標0.18米。

6、采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

7、 電源與功耗：　AC　220V±10%　不大于10W

DC　12V（7AH）　不大于20W

8、 信號頻率：15KHz正弦波

輸出功率：Pomax≥100W

9、 輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續

10、 環境溫度：－10℃～+40℃

相對濕度：RH≤85%（25℃）

11、外形尺寸：180mm×300mm×400mm

12、主機重量：6.8kg

? 眾所周知，故障精確定點時，需要給電纜沖擊高壓，為了儲存能量使故障點擊穿放電，還需一臺脈沖電容器，一般電纜沖擊高壓選用35KV的高壓信號源，脈沖電容器用2個微法的。
