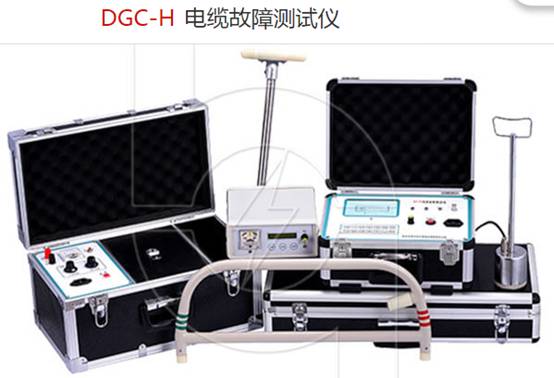

? 華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。

故障分類

按故障電阻與芯線情況分類

開路（斷線）故障

開路故障，又稱斷線故障，若電纜相間或相對地絕緣電阻達到所要求的規范值，但工作電壓不能傳輸到終端；或雖終端有電壓，但負載能力較差。當絕緣電阻=∞，即為斷線故障。

低阻（短路）故障

低阻故障又稱短路故障，電纜相間或相對地絕緣受損，其絕緣電阻小到能用低壓脈沖法測量的一類故障。當絕緣電阻<>

高阻（泄漏性）故障

高阻（閃絡性）故障

電纜相間或相對地絕緣損壞，其絕緣電阻較大，當絕緣電阻>100kΩ，不能用低壓脈沖法測量的一類故障，它是相對于低阻故障而言的。包括泄漏性高阻故障和閃絡性高阻故障二種類型。

以上故障分類也是為了選擇測試方法的方便，根據目前流行的故障測距技術，開路與低阻故障可用低壓脈沖反射法，高阻故障要用沖擊閃絡法，而閃絡性故障可用直流閃絡法測試。

按表面現象分類

開放性故障

封閉性故障

按接地現象分類

單相接地故障

相間故障

多相接地混合性故障

按故障位置分類

接頭故障

電纜本體故障

3. 探測原理

? 電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。

? 根據傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。當線路上任一點阻抗不等于Zc時，電波在該?? 點將產生全反射或部分反射。反射的大小和極性可用反射系數P表示，其關系式如下：

式中：

? Zc為傳輸線的特性阻抗

? Zo為傳輸線反射點的阻抗

（1）當線路無故障時，Zo＝Zc，P＝0，無反射。

（2）當線路發生斷線故障時，Zo＝∞，P＝1，線路發生全反射，且反射波與入射波極性相同。

（3）當線路發生短路時，Zo＝1，P＝－1，線路發生負的全反射，反射波與入射波相性相反。
