電纜故障點定位方法的研究|華意電力

發布時間:2017-04-10 09:00:00 瀏覽次數:3521

?華意電力是一家專業研發生產電纜故障測試儀的廠家,本公司生產的電纜故障測試儀設備在行業內都廣受好評,以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。


在線監測原理

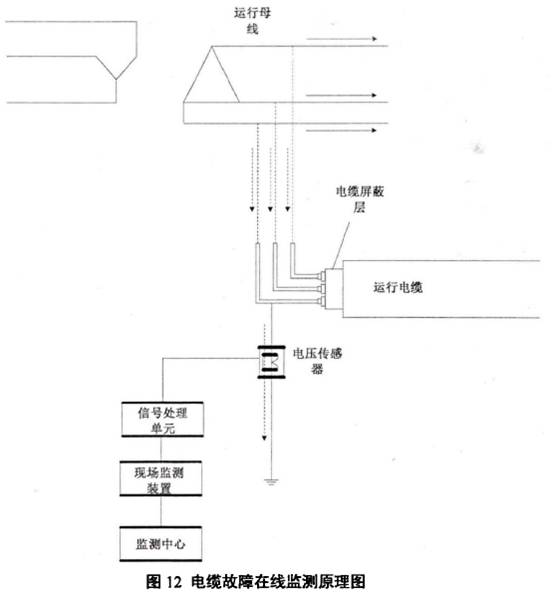

? 由于礦井下供電系統的特殊性一中性點不接地或經消弧線圈接地,導致在發生故障后供電系統還會持續運行,這非常有可能導致嚴重的后果,所以,必須及時定位井下電纜故障點的位置從而消除故障,本文設計了電纜故障在線監測系統,檢測原理圖如圖12所示.

在線監測系統

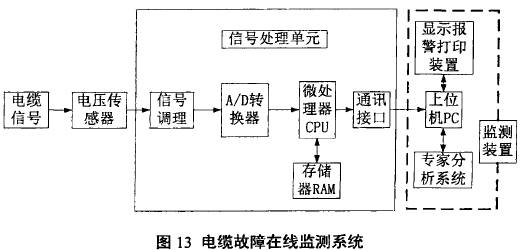

? 檢測系統由以下三部分組成:電壓傳感器、信號處理單元、現場監測裝置。如圖13所示。

? 電壓傳感器:獲取電纜中的電壓信號。

? 信號處理單元:將電壓傳感器傳送來的電壓信號通過A/D轉換器進行模數轉換,再通過RAW存儲器進行存儲,并通過CPU進行計算分析,將分析得到故障信息發送到現場監測裝置。

? 現場監測裝置:監測接收到的信息,并對其進行分析判斷。如果判斷出其是故障信息,那么報警裝置就會發出報警信號,讓工作人員立馬就能知道有故障發生了,但是只知道有故障發生還不夠,還應該能知道是什么地方發生了故障,這樣才能快速定位并消除故障,所以監測裝置還會顯示出到底是哪一根電纜出現了故障,并且會顯示故障信息波形,這對快速判斷故障點至關重要,然后,工作然預案就可以通過顯示出的這些信息確定故障位置。該系統同時支持交流斷電自動切換到直流的功能,并且能夠連續工作在4h及以上。

在線監測流程圖

? 監測裝置的核心就是向智能電子設備中嵌入相關算法從而自動完成數據的計算。

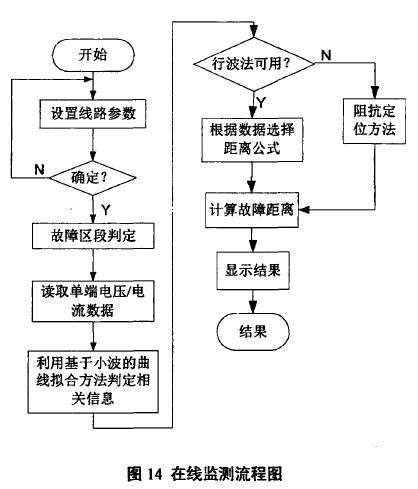

? 在線監測系統,就是利用這種智能電子設備來完成故障點的定位。在此監測系統中嵌入的定位算法包括:基于小波的取現擬合算法和單端阻抗一行波組合算法,然后將這些算法嵌入到智能電子設備中,設備就能夠自動監測到系統的狀態,讀取到故障時的電流、電壓值等,通過計算就可以得出故障距離。在線監測方法流程如圖14所示。
