電工必備的電阻測量知識!附:萬用表使用口訣

發布時間:2019-02-22 09:00:00 瀏覽次數:8200

電阻的測量(一)-基本知識

電阻的測量是電工測量中一項十分重要的測量,許多地方都需要用到它。華意電力帶您了解如判斷電路的通斷、精確測量被測電阻的阻值、了解絕緣電阻的數值是否滿足要求,掌握接地電阻的阻值等。正確而便捷的選擇合適的測量儀表及設備是電力工作人員必須掌握的。

一、認識電阻的分類

工程中測量的電阻值一般在1×10-6Ω)~1×1012Ω的范圍內。

??? 為了選用合適的測量電阻的方法,以達到減小測量誤差的目的,通常將電阻按阻值的大小分為三類:

??? 1Ω以下為小電阻;1Ω~100kΩ為中電阻;100kΩ以上為大電阻。

二、常用電阻測量方法

1)直接法:采用直讀式儀表如萬用表的歐姆檔測量電阻的方法稱為直接法。

2)比較法:采用比較儀表如直流電橋測量電阻的方法稱為比較法。

3)間接法:先測量與電阻有關的量,然后通過相關公式計算出被測電阻的方法稱為間接法。常見的例如,伏安法測量電阻。

三、常用電阻測量儀表

按所使用的儀表分類分為:萬用表法、伏安法、兆歐表法、單臂電橋法、雙臂電橋法、接地電阻表法等。

測量方法

測量儀器

測量阻值

優點

缺點

萬用表法

萬用表

中電阻

直接讀數,使用方便

測量誤差較大

伏安法

電壓表、電流表

中電阻

能測量工作狀態下元器件的電阻值,適用于非線性元件電阻的測量

測量誤差較大,測量結果需計算

兆歐表法

兆歐表(搖表)

大電阻

直接讀數,使用方便

測量誤差較大

單臂電橋法

單臂電橋

中電阻

準確度高,

操作麻煩

雙臂電橋法

雙臂電橋

小電阻

準確度高

操作麻煩

接地電阻表法

接地電阻表

接地電阻

準確度較高

操作麻煩

?電阻的測量(二)-伏安法測電阻

1、伏安法測量電阻的方法

將待測電阻接上直流電源,然后用電壓表和電流表分別測量電阻兩端的電壓和通過電阻的電流,再根據歐姆定律計算出被測電阻。因為測量過程中需要借助電壓表和電流表,因此,伏安法是一種間接測量電阻的方法。我們知道,電壓表常常并聯與電路中使用,電流表常常串聯在電路中使用,都是可以帶電操作的,故伏安法可以帶電進行電阻的測量。

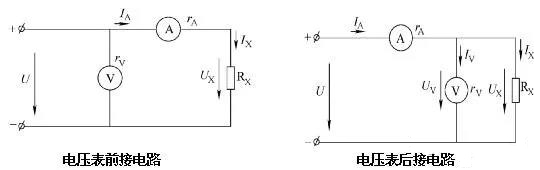

2、伏安法測量電阻的接線方式

1)電壓表前接電路:適用待測電阻很大(遠大于電流表內阻)的情況。原理同電壓表的內阻要求越大越好。

2)電壓表后接電路:適用待測電阻很小(遠小于電壓表內阻)的情況。原理同電流表的內阻要求越小越好。

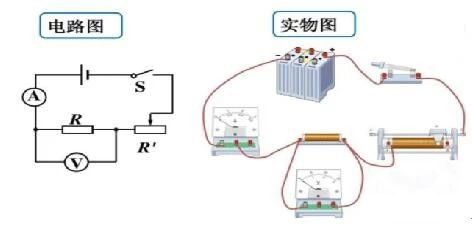

?3、伏安法測量電阻的測量步驟

1)調節電流表哦、電壓表的指針為0,按下圖進行接線。將滑動變阻器調節為最大值。

2)閉合開關,調節滑動變阻器到合適位置,分別讀出電壓表、電流表的讀數。

3)根據歐姆定理計算出待測電阻的數值。

電工必備的電阻測量知識!附:萬用表使用口訣.jpg?


4、注意事項

1)電壓表、電流表的調零

2)電壓表、電流表的量程選擇要合適

3)帶電操作需要注意安全

?

電阻的測量(三)-萬用表測電阻

萬用表又稱為復用表、多用表、繁用表等,是電力等部門不可缺少的測量儀表,一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表,一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等。使用萬用表進行電阻的測量,簡單而便捷。

1、使用前的準備

1)上好電池(注意電池正負極)???

2)插好表筆。“-”黑;“+”紅??

3)機械調零:萬用表在測量前,應注意水平放置時,表頭指針是否處于交直流擋標尺的零刻度線上,否則讀數會有較大的誤差。若不在零位,應通過機械調零的方法(即使用小螺絲刀調整表頭下方機械調零旋鈕)使指針回到零位。

4)量程的選擇:

第一步:試測。先粗略估計所測電阻阻值,再選擇合適量程。

第二步:選擇正確檔位。測量時,指針停在中間或附近!

5)歐姆調零:量程選準以后在正式測量之前必須調零,否則測量值有誤差。

方法:將紅黑兩筆短接、看指針是否指在零刻度位置,如果沒有,調節歐姆調零旋鈕,使其指在零刻度位置。注意:如果重新換檔以后,在正式測量之前也必須調零一次。


?

2、待測電阻的測量

萬用表兩表筆并接在所測電阻兩端進行測量。

注意:1、不能帶電測量;2、被測電阻不能有并聯支路。3、不能用兩只手捏住表筆的金屬部分測電阻,否則會將人體電阻并接于被測電阻而引起測量誤差。

3、讀數

讀數時選擇第一條刻度!從右向左讀數。阻值=刻度值╳倍率

3、檔位復位:

將檔位開關打在OFF位置或打在交流電壓最高檔

5、測量注意事項

1)待測電阻的阻值應將量程開關擲在最小量程測量,觀看表筆擺動幅度,再調整量程開關從小到大檔,使表針指向表盤中心范圍,量程才合適。

2)已知電阻值的大小,可將量程開關擲在合適的量程上測量。

3)測量時,兩手不能同時碰到電阻的兩根引線,以防造成測量誤差。

4)根據表針指示,正確讀出阻值。

5)測量時若指針指向“零”位或接近“零”,說明檔位選擇過大。

6)測量時若指針指向“無窮大”位或接近“無窮大”,說明檔位選擇過小。

7)萬用表的表筆注意極性。紅表筆接表內電池的負極,黑表筆接表內電池的正極。

重要的是要選好量程,當指針指示于1/3~2/3滿量程時測量精度最高,讀數最準確。要注意的是,在用R×10k電阻檔測兆歐級的大阻值電阻時,不可將手指捏在電阻兩端,這樣人體電阻會使測量結果偏小。


6、萬用表使用口訣

一看:拿起表筆看檔位

二扳:對應電量扳到位

三試:瞬間偏擺試擋位

四測:測量穩定記讀數

五復位:放下表筆及復位

?
