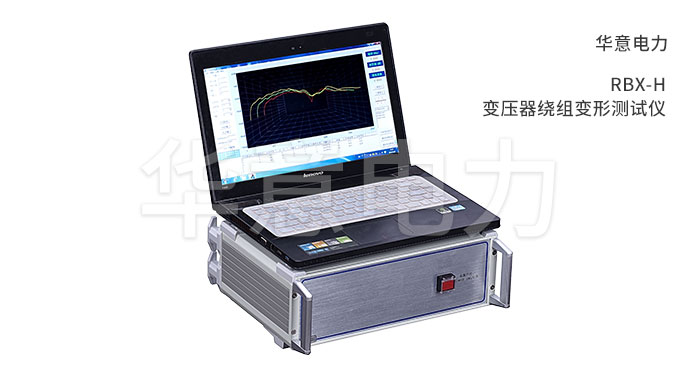

變壓器繞組的頻率響應特性中、低頻部分(10～500kHz)的頻響曲線具有較豐富的諧振點，這些諧振點的變化靈敏地反應了變壓器繞組斷股、鼓包、扭曲、餅間錯位等變形情況，而高頻部分(500 kHz以上)能反應出變壓器繞組的位移。對變壓器110kV及以上繞組頻晌曲線的高頻部分，由于影響因素較多，有時很難保證該部分曲線較好地重合。在進行判斷時，應重點注意中、低頻部分，高頻部分作為必要時的參考。

16 MVA以上變壓器繞組無變形診斷步驟

a)如果三相繞組相間差值大于3.5 dB，應引起注意，應將測試結果與該變匝器的原始測試結果相比較，如有明顯變大(大于3．5 dB)，則可判定為發生了繞組變形。

b)如果沒有原始測試結果，則可與同廠同型同期變壓器的測試結果選行比較，如有明顯變大(大于3.5 dB)，則可判定為發生了繞組變形。

c)如果仍無法比較，則需請制造廠說明三相繞組不一致的原因，并結合短路和過流情況作出判斷。

d)如果三相繞組相間差值小于3.5 dB，但與該變壓器的原始測試結果相比差值大于3.5 dB時，則變壓器繞組的共用部分發生變形，或者發生了三相一致的變形。

變壓器繞組發生變形后，還需要知道變形程度。變形程度按前述定義劃分為正常、中度變形、嚴重變形三種。診斷的注意值見表1。
