電力變壓器繞組變行的幾種類型分析

發布時間:2019-04-30 14:14:36 瀏覽次數:4562

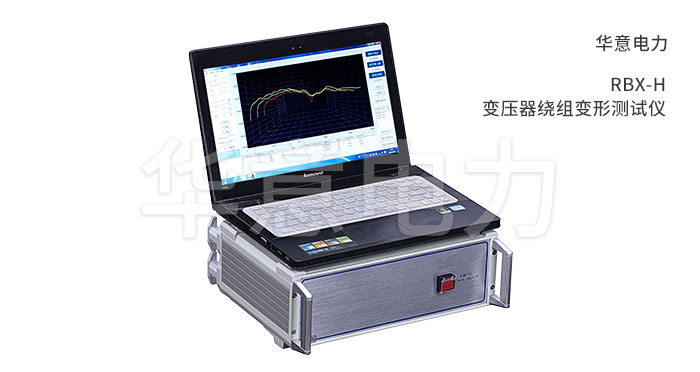

當變壓器遭受短路電流沖擊或其他沖擊后,變形有以下幾種:

1、繞組整體變形,是由于運輸過程中,受到?jīng)_擊、傾斜、振動等外力影響,造成繞組位移。這種變形繞組尺寸不變,只是對鐵芯的相對位移變化。繞組的電感量、餅間電容量不變,對地電容量變化。一般電容量減小。在等值電路中,諧振峰點向高頻方向平移。所以,這種變形后所測頻譜圖中,和以前比較,各諧振點都仍然存在,不發生變化,只是峰值均向高頻方向平移(向右)。

2、餅間局部變形,在短路電磁力作用下使部分固定不牢線餅被擠壓,另外一些線餅拉長,這樣餅間電容被改變。這種變形的后果使等值電路圖中一些電感變大,一些變小;與電感并聯的餅間電容也隨之改變。測量頻譜圖時,部分諧振峰點向高頻方向移動,而且峰值下降;部分諧振點向低頻方向移動,峰點升高。通過諧振峰值變化情況,判斷餅間變形面積和變形程度。

3、匝間短路,從理論上講繞組發生匝間短路后,電感值下降,頻譜曲線發生明顯變化,幅值上升,一些諧振點峰值消失。但理論是這樣的,實際上難以捕捉到這種情況。一旦運行中發生匝間短路,線匝將被燒斷,重瓦斯跳閘,壓力釋放閥動作,這時變壓器油色譜分析也會不合格,變壓器將吊罩檢查的。

4、引線位移變形,由于引線長度較大,固定不牢時,運行中產生位移變形。當引線位移時,等值電路中表現為兩端口電容變化。當信號入口端引線位移但引線電容與其他電路并聯之,所以它的變化不會對頻譜曲線有明顯變化;而輸出端引線位移,引線電容變化后對頻響曲線有明顯變化,尤其是曲線中300kHz~1MHz范圍內。所以,在實際測試中,采用中性點注入信號源,以防上述的影響。如果引線對地電容減小,頻段內幅值上升,反之,則下降;引線對地電容變大,預示著引線向外殼方向移動,引線對地電容變小,則表示引線向繞組方向移動。

5、繞組輻向變形,當繞組受輻向力作用時,使內繞組向內收縮,直徑變小,電感量變小。這時內外繞組間距離變大,其電容變小,將使頻譜圖中的諧振峰點向高頻方向移動,且幅值有所增大。⑥繞組軸向扭曲變形,當變壓器繞組間隙較大或有部分撐條移位,在電磁力作用下,使繞組在軸向被扭曲為S狀。這時部分餅問電容和對地電容減小。測量的頻譜圖上,有部分諧振峰向高頻方向移動,在低頻段諧振峰幅值下降,中頻段峰值略有上升,高頻段不變。
