接地技術的引入初是為了防止電力或電子等設備遭雷擊而采取的保護性措施，目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。同時，接地也是保護人身安全的一種有效手段，當某種原因引起的相線（如電線絕緣不良，線路老化等）和設備外殼碰觸時，設備的外殼就會有危險電壓產生，由此生成的電流就會經保護地線到大地，從而起到人身安全保護作用。下面小編將接地電阻常見的一些問題及答案進行編輯整理，為正確測量接地電阻值提供參考依據。
問題一：電氣接地電阻測試有哪些接地類型?
接地的作用總的步說可以分為有兩個：保護人員和設備不受損害叫保護接地；保障設備的正常運行的叫工作接地。
1、保護接地：（1）防雷接地是防止受到雷電襲擊；（2）機殼安全接地是將系統中平時不帶電的金屬部分（機柜外殼,操作臺外殼等)與地之間形成良好的導電連接,以保護設備和人身安全.保護接地還可以防止靜電的積聚.
2、工作接地：工作接地是為了使系統以及與之相連的儀表均能可靠運行并保證測量和控制精度而設的接地.它分為機器邏輯地、信號回路接地、屏蔽接地,在石化和其它防爆系統中還有本安接地。
問題二：接地裝置的接地電阻由哪4部分組成?
接地電阻 就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。
問題三：接地電阻的計算公式？
串聯： R=R1+R2+．．．+Rn
并聯：1/R=1/R1+1/R2+．．．+1/Rn 兩個電阻并聯式也可表示為 R=R1·R2/(R1+R2）
定義式：R=U/I
決定式：R=ρL/S(ρ表示電阻的電阻率，是由其本身性質決定，L表示電阻的長度，S表示電阻的橫截面積)
問題四：接地電阻的測量方法有哪些？
常用的接地電阻測量方法有四種：接地電阻器測量法、電流電壓法（三極法）、變頻法、四極法。
問題五：接地電阻的測量中接地電阻的合格值為多少?
1、在1000v以下中性點直接接地系統中，接地電阻小于或等于4Ω，重復接地電阻小于或等于10Ω。
2、電壓1000V以下的中性點不接地系統中，一般規定接地電阻為4Ω。
因此，根據實際安裝經驗，在路燈照明系統接地電阻應小于或等于4Ω。

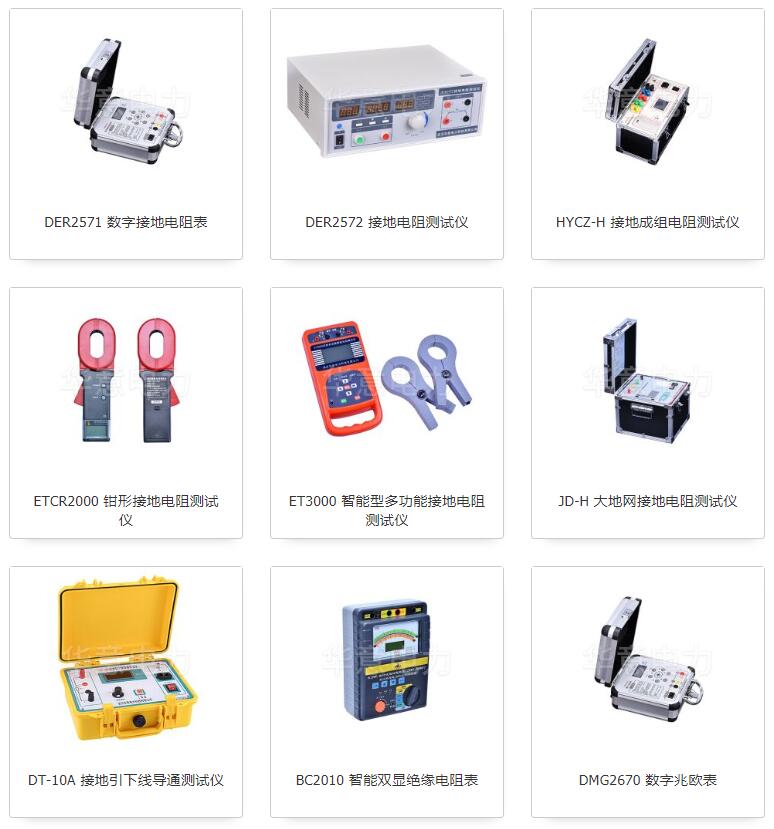

單點接地通常用下面樣式的儀器來測試接地電阻：
3、工作接地（接零保護）、保護接地：
在380/220伏低壓系統中，接地電流很小，一般不超過幾A，所以規定接電阻不大于4Ω，當容量在100KVA以下時，接地電阻還可放寬至不大于10Ω。
4、重復接地：
按有關規定，中性點直接接地的低壓電網中，在架空線路的干線和分支線的終端及沿線每一公里處零線應重復接地，每一重復接地電阻不應大于10Ω；在工作接地電阻允許為10Ω的場合，每一重復接地電阻應可不大于30Ω，但重復接地不得小于3處。
5、防雷接地：
防直擊雷接地電阻不大于10Ω；防雷電感應的接地裝置，其接地裝置電阻不大于10Ω；防止高電位侵入的，避雷器、電纜金屬外皮和架空線終端桿上的絕緣子鐵腳接地電阻不大于10Ω；架空金屬管道進入建筑物處，應每隔25米接地一次，接地電阻不大于20Ω。但其中爆炸危險如采用低壓架空線直接引入建筑物內的，需采取措施：閉市閥式避雷器的，總接地電阻不大于5Ω。
問題六：配電設備的接地電阻是多少?
《工業與民用電力裝置的接地設計規范》第二節 低壓電力設備第4.2.1條 低壓電力設備接地裝置的接地電阻，不宜超過4歐。使用同一接地裝置的并列運行的發電機、變壓器等電力設備，當其總?cè)萘坎怀^100千伏安時，接地電阻不宜大于10歐。
第4.2.2條 中性點直接接地的低壓電力網中，采用接零保護時，零線宜在電源處接地，但移動式電源設備除外。架空線路的干線和分支線的終端以及沿線每1公里處，零線應重復接地。電纜和架空線在引入車間或大型建筑物處，零線應重復接地（但距接地點不超過50米者除外），若屋內配電屏、控制屏有接地裝置時，也可將零線直接連到接地裝置上。
低壓線路零線每一重復接地裝置的接地電阻不應大于10歐。在電力設備接地裝置的接地電阻允許達到10歐的電力網中，每一重復接地裝置的接地電阻不應超過30歐，但重復接地不應少于三處。
問題七：接地電阻過大該怎么解決?
一般來講,接地線埋入地下深度不應小于2m.在特殊場所安裝接地極時，如果深度達不到2m時，應在接地極周圍放置食鹽8kg、木碳約30kg并加入水，用以降低接地電阻。如果用2根及2根以上的接地極時，各極之間的距離大于5m，以減少大地的流散電阻。在有強烈腐蝕性的土壤中，應使用鍍銅或鍍鋅的接地極，同時接地極不得埋設在垃圾層及灰渣層區，敷設在地中的接地極不應涂漆，以免接地電阻過大。
另外:
方案一：打地樁
1、在機房附近把4根或更多2.5m的角鋼（45mm*45mm）沿直線打入地下離地面80cm處、每根角鋼相距2m
2、用扁鋼（30mm*3mm）將4根角鋼串聯焊接在一起
3、用鍍鋅扁鋼（30mm*3mm）焊接有角鋼的任意角作為地線引線引上墻面2m處
4、電阻測試儀測量地網阻值小于等于4歐姆,否則,加樁或用田字格加以解決
5、用25mm平方的銅芯線與地網引線通過銅線鼻接牢引入室內
6、接入信號避雷器地線和靜電地線.
方案二：埋紫銅板
1、機房附近挖250cm*150cm*300cm的深坑,坑底灑一些氯化鈉,埋入紫銅板（1500mm*600mm*3mm）.坑深以見水為準,但至少大于200cm
2、把扁鋼（30mm*3mm）和紫銅板用銅焊錫焊接在一起,引出地面作引線
3、把鍍鋅扁鋼和扁鋼引線焊接在一起,引出墻面2m處
4、測試儀測量地網阻值小于等于4歐姆
5、用25mm平方的銅芯線與地網引線通過銅線鼻接牢引入室內
6、接入信號避雷器地線和靜電地線
問題八：絕緣電阻和接地電阻的區別?
絕緣電阻：絕緣物在規定條件下的直流電阻.絕緣電阻是電氣設備和電氣線路基本的絕緣指標.對于低壓電氣裝置的交接試驗,常溫下電動機、配電設備和配電線路的絕緣電阻不應低于5MΩ(對于運行中的設備和線路,絕緣電阻不應低于1MΩ/kV).低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ；在比較潮濕的環境不應低于0.5MΩ；二次回路小母線的絕緣電阻不應低于10MΩ.I類手持電動工具的絕緣電阻不應低于2MΩ。
接地電阻：就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻,它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻.接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度,也反映了接地網的規模。
問題九：接地電阻不合格怎么辦？
在山區做接地線比較容易遇到此種情況，一般的做法是：打雙接地體，或挖坑加鹽和木炭，在掩埋接地樁?；蚋鶕?jù)系統要求另作接地地網或在原有接地系統中增加地網。
問題十：接地網的電阻不合規定有何危害？
接地網起著工作接地和保護接地的作用,當接地電阻過大則:
(1）發生接地故障時,使中性點電壓偏移增大,可能使健全相和中性點電壓過高,超過絕緣要求的水平而造成設備損壞。
(2）在雷擊或雷電波襲擊時,由于電流很大,會產生很高的殘壓,使附近的設備遭受到反擊的威脅,并降低接地網本身保護設備(架空輸電線路及變電站電氣設備）帶電導體的耐雷水平,達不到設計的要求而損壞設備。
