一、概述

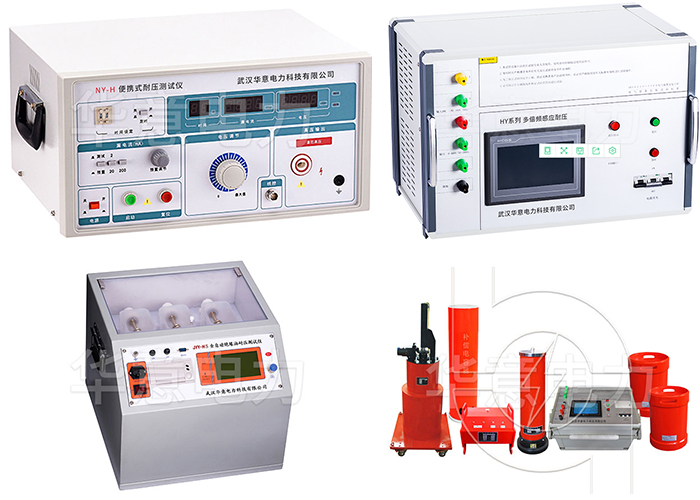

耐壓測試儀適用于各種電機、電器、儀器儀表和家用電器，以及強電系統的安全耐壓和漏電流的測試。耐壓測試儀操作方便，安全可靠，性能良好，維修方便，是符合GB4706.1《家用和類似用途電器安全通用要求》和GB9706.1《醫用電氣安全通用要求》及GB4943、GB4793等國家標準中相關條款的試驗要求所需的測試設備。

二、產品特性

1、顯示方式為數顯。

2、能顯示在測試時被測物品上漏電流數值。

3、具有時間預置和顯示，測試時間倒計時。

4、可任意設置報警電流值。

5、輸出波形為50Hz正弦波。

三、結構和工作原理

1、工作原理

耐電壓測試儀由高壓升壓回路（能調整輸出所需的試驗電壓）、漏電流檢測回路（能設置報警電流）和示值指示儀表（直接讀出輸出電壓和漏電流值<或擊穿報警電流值>）組成見圖1。在測試中，被測物在規定的試驗電壓作用下達到規定的時間時，儀器自動切斷輸出電壓；一旦出現擊穿，即漏電流超過設定報警電流，還會發出聲光報警。

四、常見故障與排除方法

1、開機無電源指示，顯示器不亮：

①請檢查供電電源是否正常，若不正常請檢查是否有 220V，且是否符合儀器正常使用范圍；

②請檢查保險絲是否損壞，如保險絲損壞，請更換同型號保險絲；

③請檢查電源變壓器是否有輸出，若沒有輸出，請更換電源變壓器；

④請檢查穩壓電路 7812 是否損壞，若已損壞請更換 7812。

2、開機報警：

①請檢查漏電流開關板上采樣電阻是否損壞，若損壞，請更換對應檔的采樣電阻;

②請檢查 LM324 是否有損壞，若已經損壞，請更換 LM324.

3、開機就有電壓指示

①請檢查可控硅是否損壞，若已經損壞，請更換同規格可控硅；

②請檢查光耦 3061 是否損壞，若已經損壞，請更換 3061。

4、開機就處于測試狀態

①請檢查NE556是否損壞，若已損壞，請更換NE556.

②請檢查啟動按鈕是否損壞，若已經損壞，請更換啟動按鈕。

5、儀器啟動，復位失靈

①請檢查NE556是否損壞。

②請檢查啟動。復位按鈕是否損壞，若已經損壞，請更換啟動、復位按鈕。

6、開機按下啟動鍵后，測量燈亮，但無電壓指示

①請檢查高壓變壓器是否損壞，若已經損壞，請更換高壓變壓器。

②請檢查電壓表頭是否損壞，若已經損壞，請更換電壓表頭。

7、漏電流無指示

①請檢查 220Ω/5W 電阻是否損壞，若已經損壞，請更換 220Ω/5W 電阻。

②請檢查 LM324 是否損壞，若已經損壞，請更換 LM324。
