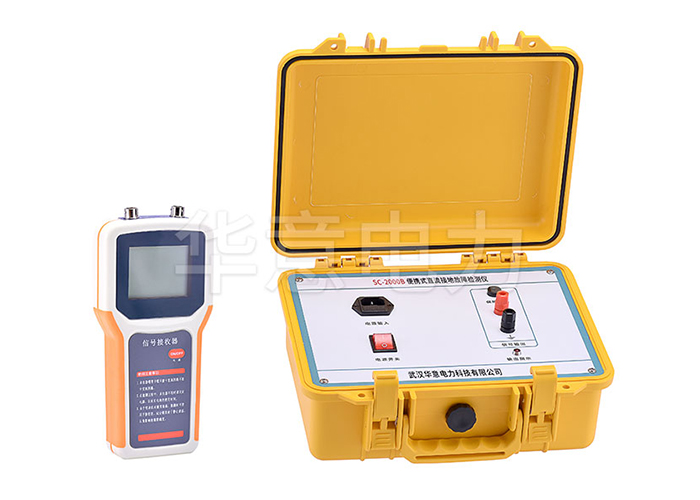

1.1技術指標

1.信號發生器

輸出信號頻率：2.5Hz；信號空載輸出電壓：±20V±5%；信號電壓幅值誤差：<5%；信號短路輸出電流：≤80mA；輸出口抗沖擊能力：400V直流沖擊；電源電壓：AC220V±10%；電壓頻率：50Hz±5%；輸入保險：200mA；最大功率：3W；體積：300mm×270mm×200mm。

2.信號接收器

信號電流檢測靈敏度：0.5mA；信號發生器阻抗：40KW；最大輸出電流：2.5毫安；接收器顯示：數字0-19；體積：210mm×100mm×32mm；A鉗口尺寸：Φ50mm；B鉗口尺寸：Φ7mm×9mm。

3.整機

檢測最大接地電阻：300KΩ；接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ；4.5KΩ-300KΩ 誤差≤10%；

1.2注意事項

1、由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。

2、信號源應加在故障母線和地上。

3、本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。

4、當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。

5、在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。

6、信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。

7、由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。
