1.1引言

歡迎使用高質量專業測試儀表，該儀器用于接地電阻的測量，并在此基礎上評價接地質量。該儀器是基于我們多年接地電阻和電氣安裝測試設備的生產和開發經驗設計并制造。

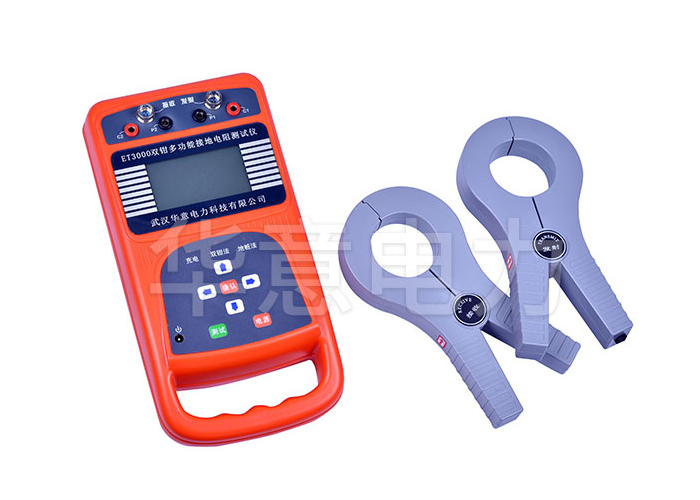

雙鉗多功能接地電阻測試儀是一種手持式的接地測量儀。儀器配備有測試所必需的附件。操作簡單、直觀，操作者只需要閱讀說明書而不必參加專門的培訓就能夠操作。

1.2概述

優良的接地系統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地系統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。本產品適用于電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

雙鉗多功能接地電阻測試儀除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能，改變了測試接地電阻傳統的測量原理和手段：采用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了在線測量。在單點接地系統、干擾性強等條件下，可以采用打輔助地極的測量方式進行測量。

1.3主要特點

1．雙鉗法/地樁法雙重測量方式：適合任意接地場所，多點或單點接地，都可正常測試。

2．抗干擾能力強：自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500kV變電站環境下，也能精確測量。

3．測量范圍廣、分辨力高：量程從0.01Ω～200Ω，分辨力0.01Ω，對0.7Ω以下接地電阻，也能準確測量。

4．大鉗口設計：鉗口直徑50mm（標準配置），滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制。

5．大容量數據存儲：可儲存200組測量數據。

6．操作簡單，單人作業：全中文操作界面、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。

1.4主要技術指標

1．接地電阻測量范圍：雙鉗法：0.01Ω～200Ω；地樁法：0.01Ω～200Ω。

2．準確度:雙鉗法：±3%±2個字；地樁法：±2%±2個字。

3．最小分辨力：0.01Ω。

4．鉗口尺寸：Φ50mm。

5．存儲容量：200組數據。

6．工作溫度：0oC ～50°C

7．供電方式：8節5號鎳氫充電電池或普通AA電池。

8．重量：0.8KG(含電池)。

9．尺寸：265mm×130mm×65mm。
