一、概述

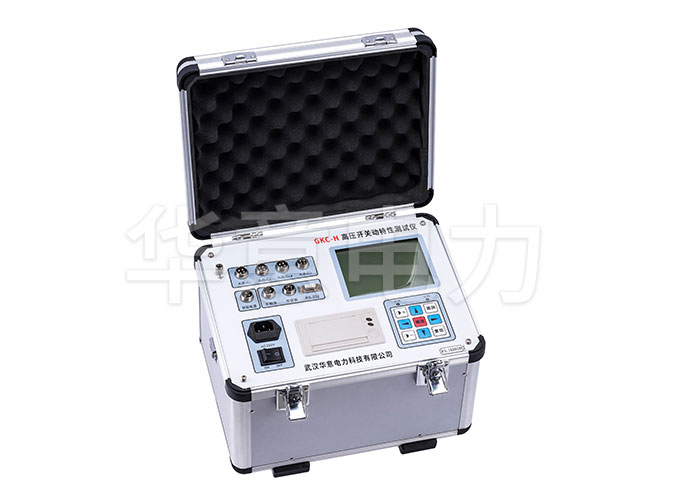

高壓開關機械特性測試儀是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，根據國家最新標準JJG1120-2015，對GKC-H高壓開關機械特性測試儀進行了升級。為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數，測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
1.儀器自動識別斷口分、合閘狀態，防止誤操作。
2.獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3.機內可存儲100組測試結果。
4.大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。
5.儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6.機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。獨立而特殊的分合閘控制單元，即分或合閘控制單元，即可做合閘也可以做分閘試驗。如其中一個控制回路壞掉了，不影響使用。
7.本儀器可進行電動和手動分合測試。
8.可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9.重合閘試驗，可做合分、分合，分合分等參數測量。
10.真空接觸器（單線圈）參數測量。
11.全自動完成斷路器老化試驗（壽命測試）。
二、技術參數：
1．時間測量：6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～15000ms
準確度：0.5%±2個字，
速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
2. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s，
360°角度傳感器0.01～25.00m/s
3．行程測量：動觸頭行程（行程）
接觸行程（開距）
超程
4. 傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm
直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm(選配）
直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配）
360線傳感器：360о,分辨率:0.25о,行程1mm～1000mm
5. 電流測量范圍：0～15A，分辨率：0.01A，顯示電流值為線圈電流最大值。
6．顯示屏：320×240液晶屏，對比度可調
7．?dāng)?shù)據存儲：可存儲100組測量數據
8．打印機：高速熱敏打印機
9. 儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)
11. 外觸發電壓：AC/DC10-300V，電流≤120A
12．主機體積：360×250×140mm
13．使用環境： -10℃~+50℃
14．相對濕度：≤90%
