一、概述

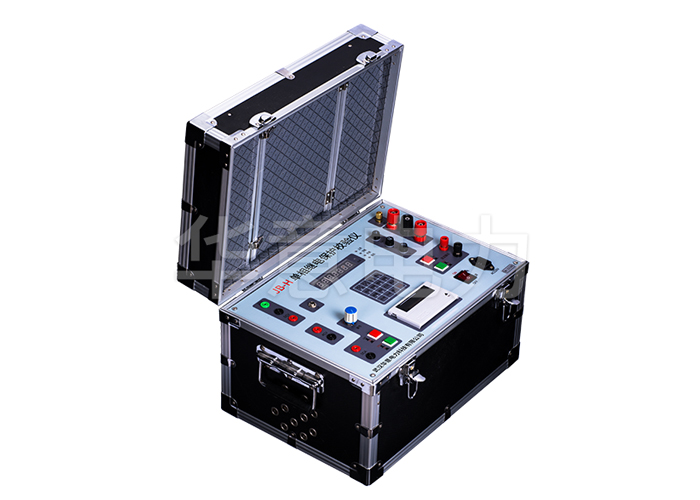

單相繼電保護校驗儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了最新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。

二、技術指標、性能

1、工作條件：

（1）工作電源：AC220V±10%  50Hz

（2）工作環境：溫度：-10℃～40℃

濕度：≤85%

（3）大氣壓：86～106Kpa

2、輸出電源：

（1）交流電壓：0～220V/3A

（2）交流電流：0～100A/7.5V

               0～20A/25V

               0～5A/5V

（3）直流電壓：0～220V/3A

（4）直流電流：0～20A/25V

（5）定值輸出：DC24V DC48V DC110V DC220V

3、性能指標：

（1）電流、電壓表：41/2位

（2）數字毫秒表：0～99.9999s

（3）精度：1%FS

4、功能：

（1）量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回系數。

（2）時間繼電器：可測量啟動值、返回值及其動作時間。

（3）中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間。

（4）重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。

（5）差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。

（6）其他各種非常見繼電器。
