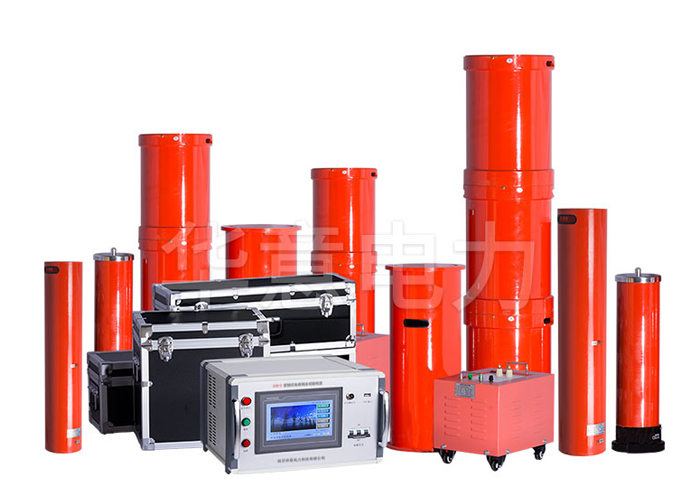

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

在電力設備運行過程中，在溫度、電場和機械振動的作用下，絕緣材料在長時間的溫度、電場和機械振動作用下逐漸退化，包括整體劣化和局部劣化，產生缺陷。例如，由于局部電場集中或局部絕緣薄弱，存在局部缺陷。多種預防性試驗方法，都能發現一些缺陷，反映絕緣材料狀況，但其試驗方法的試驗電壓，往往低于電力設備的工作電壓，不足以保證安全運行。直流耐壓試驗雖然具有較高的試驗電壓，但也存在一些絕緣缺陷，但由于電力設備的絕緣主要由電介質組成，在直流電壓的作用下，其電壓是按電阻分布的，因此交流電源的薄弱環節是交流電場下的設備不一定要用直流電進行測試。例如，在直流條件下，發電機的槽形缺陷不易發現。交流耐壓試驗符合電力設備在運行中的電氣條件，交流耐壓試驗的電壓一般高于操作電壓。因此，經過測試，該設備具有較大的安全性，因此這種測試已成為保證安全運行的重要手段。

然而，由于串聯諧振試驗中的試驗電壓遠高于運行中的試驗電壓，過大的電壓會增加介質損耗、發熱和放電，加速絕緣缺陷的發展。因此，在某種意義上，串聯共振試驗是一種破壞性試驗。

在串聯諧振試驗之前，必須事先進行各種無損檢測，如絕緣電阻、吸收比、介損因數、直流漏電流等，并對試驗結果進行綜合分析，以確定設備是濕的還是有缺陷的。如果發現存在問題，必須提前處理。為了避免絕緣擊穿的發生，擴大絕緣缺陷，延長維護時間，增加測試過程中的維護工作量，必須消除缺陷后才能進行串聯諧振試驗。
