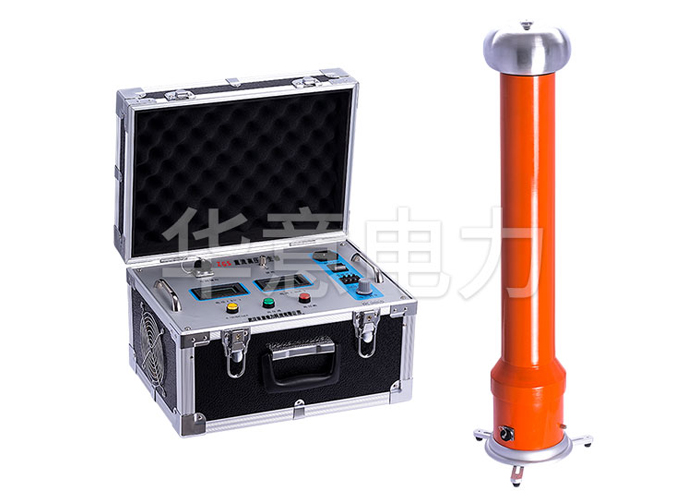

生產的ZGS系列直流高壓發生器采用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。

接地端子：主機接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。

數顯電流表：數字顯示直流高壓輸出電流。

高壓斷按鈕（紅燈）：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

電源開關：向上按，電源接通，紅燈亮，反之為關斷。

電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

0.75UDC1mA按鈕（黃燈）：此功能是專門為氧化鋅避雷器快速測量0.75UDC1mA用。綠燈亮時有效，按下黃色按鈕后黃燈亮，輸出高壓降至原來的75%，并保持此狀態。按下紅色按鈕，黃燈、綠燈均滅，高壓切斷并退出0.75倍狀態。

高壓通按鈕（綠燈）：高壓接通按鈕、高壓指示綠燈亮。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。注意此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，紅綠燈均亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。

數顯電壓表：數字顯示直流高壓輸出電壓。

電源插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶3A保險管。)

過壓整定撥盤：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。

中頻輸出接口：用于主機與倍壓筒部分的聯接。
