一、 串聯諧振被試品對象及試驗要求

1、10kV/300mm2電纜,長度2000m的交流耐壓試驗，電容量≤0.75μF，試驗頻率為30Hz～300Hz，試驗電壓為22kV。

2、35kV/300mm2電纜,長度500m的交流耐壓試驗，電容量≤0.097μF，試驗頻率為30Hz～300Hz，試驗電壓為52kV。

二、 串聯諧振工作環境

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤3000米；

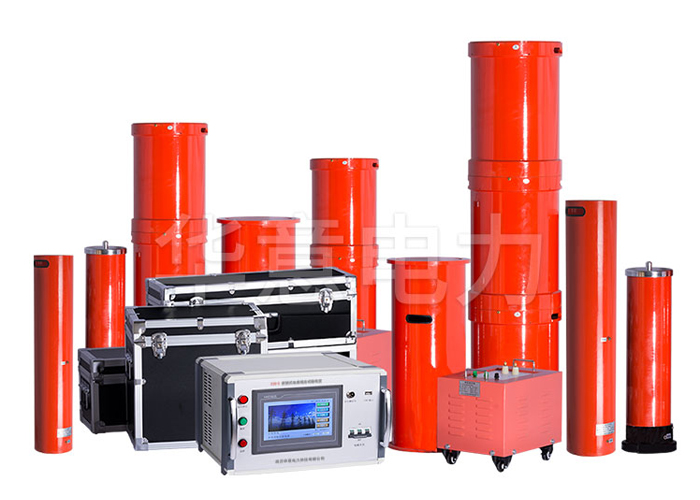

三、串聯諧振裝置主要技術參數及功能

1. 額定容量：88kVA；

2. 輸入電源：220（單相）/380（三相）±10%V，頻率為50Hz；

3. 額定電壓：22kV；

4. 額定電流：4A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；
