產品概述

隨著CVT（電容式電壓互感器）技術的不斷成熟， CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02F，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源。而且，這么大容量的電源重量有好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的TPXB-C系列CVT檢驗用工頻串聯諧振裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足了35kV、66kV、110kV、220kV、330kV、500kV電壓等級得各類型CVT校驗的升壓要求。

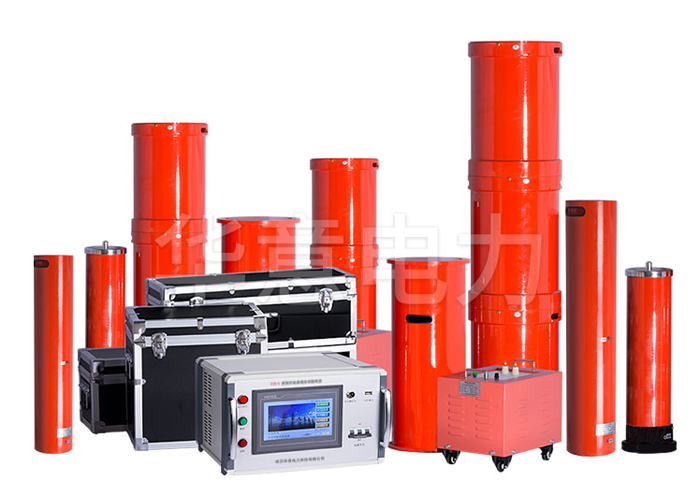

串聯諧振耐壓測試儀采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。

主要技術指標
◆使用條件 環境溫度：10℃~+40℃ 、相對濕度：≤90%
◆工作頻率 50HZ
◆輸入電壓 AC220(單相)
◆輸出電壓波形失真度 優于0.5%
◆額定輸入容量 5KVA(2臺電抗器) 、5KVA(4臺電抗器) 、10KVA(6-8臺電抗器)
◆額定輸入電壓 220V(4臺電抗器)
◆額定輸入電流 22.7A/45.4A
◆額定輸出電壓 76.2KV(2臺電抗器) 、152.4KV(4臺電抗器) 、209.6KV(6臺電抗器) 、303.1KV(8臺電抗器)
◆額定輸出電流 0.5A/1A
◆單臺電抗器耐壓 40KV/60KV
◆單臺電抗器容量 20KVA/40KVA/60KVA
◆單臺電抗器容量 45㎏/60㎏
