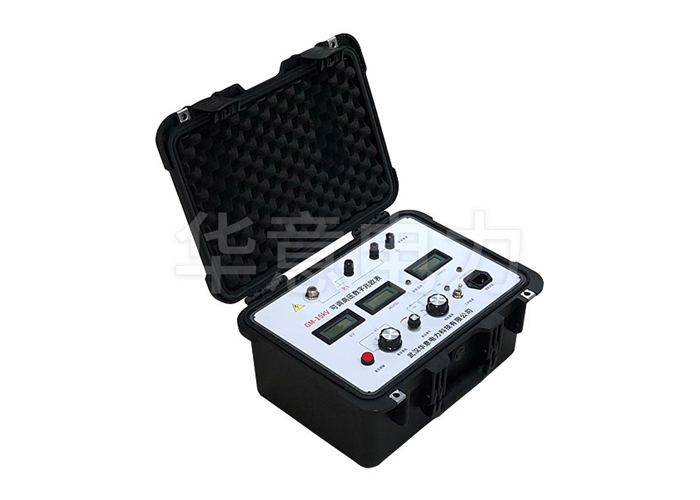

可調高壓數字兆歐表測試測試電壓高，功率大，被測量對象往往又 帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該儀器首先一定 要接好安全接地線！ 該儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也 應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因?yàn)槎搪?放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表 內的集成電路！ GM-15kV 可調高壓數字兆歐表測試是為了解決高壓變電站、發電廠現場強干 擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特 性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。

一、高壓數字兆歐表使用方法

1.測量前，應將兆歐表保持水平位置，左手按住表身，右手搖動兆歐表搖柄，轉速約120r/min，指針應指向無窮大（∞），否則說明兆歐表有故障。

2.測量前，應切斷被測電器及回路的電源，并對相關元件進行臨時接地放電，以保證人身與兆歐表的安全和測量結果準確。

3.測量時必須正確接線。兆歐表共有3個接線端（L、E、G）。測量回路對地電阻時，L端與回路的裸露導體連接，E端連接接地線或金屬外殼；測量回路的絕緣電阻時，回路的首端與尾端分別與L、E連接；測量電纜的絕緣電阻時，為防止電纜表面泄漏電流對測量精度產生影響，應將電纜的屏蔽層接至G端。

4.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

5.搖動兆歐表時，不能用手接觸兆歐表的接線柱和被測回路，以防觸電。

6.搖動兆歐表后，各接線柱之間不能短接，以免損壞。

二、電子兆歐表的使用方法及要求

1、測量前檢測儀表是否正常

A、開機檢查顯示，正常顯示OL;

B、看檔位是否可以正常轉換（一般都有檔位選擇即電壓選擇）

C、按下測試鍵檢查有無相應電壓輸出，方法： 用一臺普通萬用表選擇直流電壓最高檔位，然后將表筆插入兆歐表輸出端，按下兆歐表測試鍵觀測萬用表上有無相應電壓值的顯示；

2、測量前準備工作完成后進入實地測量

A、如果測量時顯示OL，有可能被測電阻超出儀表測量范圍可以轉換檔位（MΩ、GΩ，根據儀表本身功能配置來定）；

B、儀表沒有電壓輸出無法測試，可根據第一款中相關介紹進行檢測；

3、電子兆歐表多采用倍壓電路，五號電池或者九伏電池供電工作時所需供電電流較大，故在不使用時務必要關機 （即便有自動關機功能的建議用完后就手動關機）以上只是一點點關于兆歐表的使用方法。
