直流高壓發生器的工作原理
發布時間：2019-12-30 09:22:53
瀏覽次數：3472

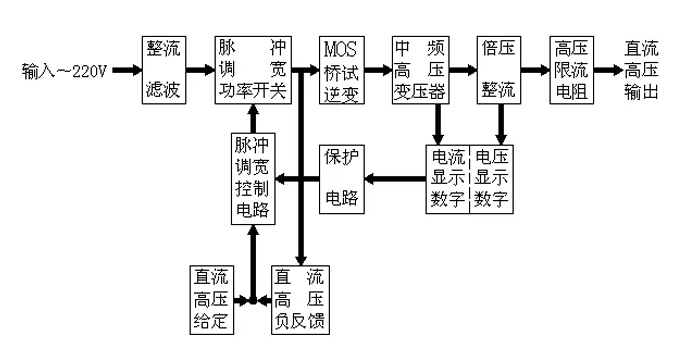

直流高壓發生器的工作原理圖
電力工人在工作中經常需要使用直流高壓發生器來對高壓電力設備進行升壓工作。如果他們了解直流高壓發生器的工作原理，他們將更方便地使用設備。那么直流高壓發生器是如何工作的呢？這里有一個簡短的介紹。
控制箱的接地端子與電壓倍增器管的接地端子和供試品接地端子在一個點連接，然后與接地網連接。
2：IF和測量電纜快速連接插座
用于機箱和雙電壓組件之間的連接。連接時，只需順時針轉動電纜插頭即可。斷開連接時，只需逆時針轉動電纜插頭即可。
3：電壓整定撥開關
用于整定過電壓保護值。撥碼開關顯示單位為千伏，設定值為試驗電壓的1.1倍。電源輸入插座：將隨機配置的電源線連接到電源輸入插座上。（220伏（+10%）交流電，插座中有安全管。）
4：數字顯示電壓表
數字顯示直流高壓輸出電壓。數字安培計：數字顯示，直流高壓輸出電流。電源開關：按前面，電源，紅燈。它的關閉。
5：燈光按鈕
此功能用于快速測量0.75 UDC1mA的氧化鋅避雷器。綠燈亮了它就能工作了。按下黃色按鈕，黃燈亮，輸出高壓降到0.75%，保持狀態。按下紅色按鈕，黃燈，綠燈熄滅，高壓切斷，出口0.75次。
6：綠燈按鈕
按鈕高壓，高壓指示燈。在紅燈下，按下綠色按鈕后，綠燈熄滅，表示高壓電路開啟，電壓可以增加。該按鈕僅在電壓調節電位計歸零時有效。如果按下綠色按鈕，綠燈仍然亮，但紅燈指示燈綠燈亮，表示內部保護電路正在工作。
7：紅燈按鈕
紅燈亮，表示電源已在高壓下接通。按下綠燈處的紅色按鈕關閉綠燈并關閉高壓電路。
