FRC系列交直流高壓分壓器特性
發布時間:2020-01-03 08:54:08
瀏覽次數:4373
交直流高壓分壓器特性:
1、精度高AC:1.0% DC:0.5%。

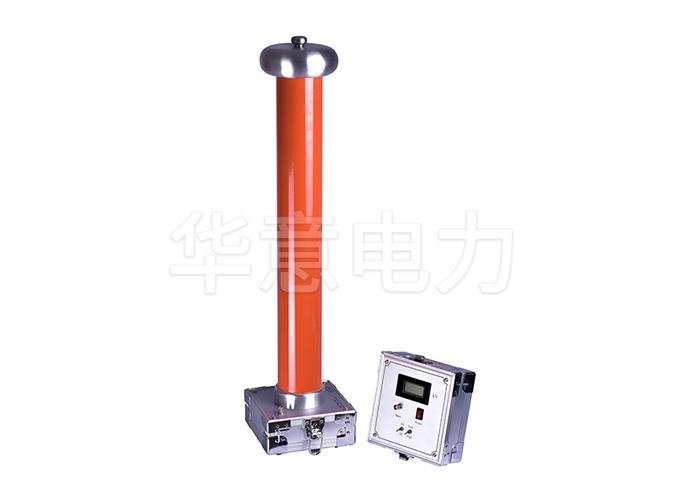

2、安全可靠,交直流高壓分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開,工作安全可靠。
3、讀數方便,交直流高壓分壓器由高壓分壓器上端均壓罩為高壓端,可直接接入被測高壓,下端有專用接地端,供接地使用,用專用電纜連接高壓分壓器和低壓顯示儀表,并選擇相應的電壓和量限即可開始測量,讀數即為kV數。
4、攜帶方便,交直流高壓分壓器系便攜式結構,整機用鋁合金包裝箱作機殼,使用、攜帶十分方便。

交直流高壓分壓器操作說明
1、將高壓表接地端安全接地。
2、將高壓線接在均壓球上方,用接線螺旋栓將高壓線擰緊。
3、將儀表底座上的輸入端插入數字高壓表測量端,測量直流時將鈕子開關切換到“DC” 檔,測量交流時將鈕子開關切換到“AC”檔。
4、所測電壓為小于20kV時選擇“LOW”檔,當超過20kV時請選擇“HIGH”檔,從而獲取更高精度的測試值。
5、打開“Power”開關,選擇合適檔位,此時數字高壓表上將顯示“000.0”或“00.00”,此時即可開始測量。
6、待測試完畢后,切斷高壓,等交直流數字高壓表上讀數為“000.0”或“00.00”時方才進入現場(交流試驗時,儀表會緩慢回零,但高壓電源已經沒有電了,故在這種情況下請注意交流和直流試驗的區別)。
7、在測量直流時,若有濾波電容,應先對濾波電容充分放電,使數字高壓表指示的讀數為“000.0”時,才可以做相關操作。
8、在使用和保養中,均應注意數字高壓表表面的清潔,防止污穢,此儀器應置于干燥處,妥善保管。
