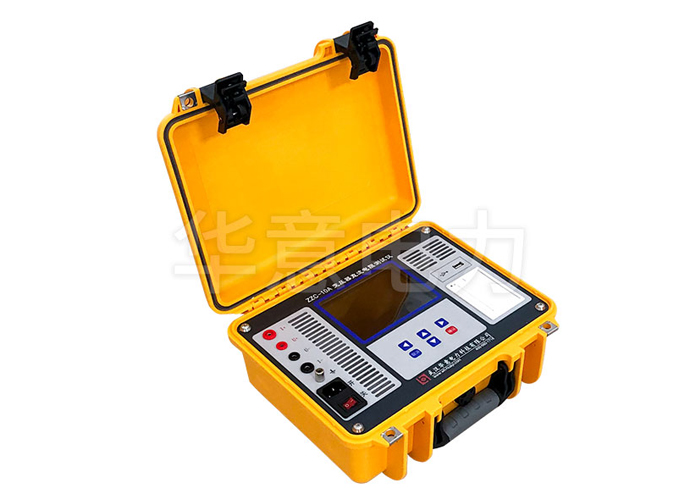

直流電阻測試儀的測試及操作方法

1、直流電阻測試儀的接線：把被測試品通過專用電纜與本機的測試接線柱連接，連接牢固，防止虛接。

2、直流電阻測試儀的量程選擇：打開電源開關，顯示屏上會顯示"歡迎使用"之后顯示如圖2，這時可通過電流鍵對選用電流進行選擇。右上角電池標記顯示電池電量。每按一下選擇鍵，顯示屏上會滾動出現各電流及量程。

3、直流電阻測試儀的測試：當選擇好電流后，按下測試鍵就開始測試，顯示屏指示充電電流值同時提示"正在充電"，當電流穩定后顯示屏顯示所使用的測試電流，同時提示"正在測試"，提示"連續測試"，之后" "開始閃爍，顯示電流值和電阻值見圖3，按測試鍵可以重新測量但電流維持不變。

測試時當所選電流太小時，會提示"選大電流，因為電流太小不利于信號穩定，此時應更換電流，讓直流電阻測試儀提高輸出電流。特殊情況可以不換量程，繼續測量。

測試時當所選電流太大時，因為電阻太大儀器電流充不上去，此時應更換適當電流檔，重新測試。

4、測試完畢后，按"復位"鍵，直流電阻測試儀電源將與繞組斷開，同時放電，音響報警，這時顯示屏顯示"正在放電"回到電流選擇狀態，此時可不必等待放電結束，可選擇電流按測試鍵直接測試，放電音響結束后，可重新接線，進行下次測量或拆下測試線結束測量。

5、當電池電量不足時顯示："電量不足請充電"。這時請關閉電源開關，將充電器插入充電插孔即可充電。充電器指示燈紅色表示正在充電。當充電指示燈變為綠色表示電池充電完成。不要對電池過度放電，否則將有損電池。
