高壓核相儀如何工作：

核對電纜線路與兩端電力系統設備相位是否一致的常用儀器是核相器。核相器分?jǐn)?shù)字式和指針式兩種，按有無連接線可分為有線型和無線型兩個類型

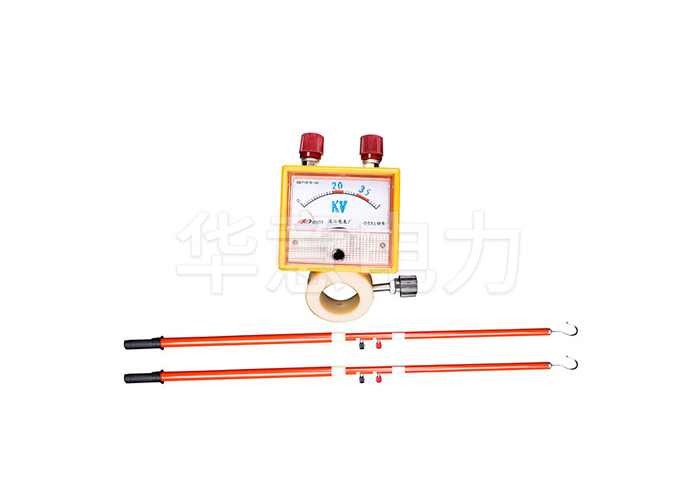

有線型核相器一般包括兩根絕緣操作棒，帶有可互換探頭的末端螺紋接頭，探頭連接一個高阻原件，其嵌裝在每根絕緣棒內，用一根絕緣柔軟的電纜接在一根操作棒上端，另一端與另一根絕緣棒的電壓表相連。

有線型核相器工作原理RA=RA′為操作棒內的固定電阻。固定電阻Ra=Ra′、可調電阻r與r′和微安表Ig組成一只核相表。根據廣義交流電橋原理，當UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡，即Ig≠0，此時，被測兩端電壓不是相同位。

核相一般先用相序表檢查相序正確，然后再測量兩個需要核相的電源的各相間電壓值，如兩個都是400V,同名相之間的電壓應該為0V，不同名相之間的電壓應該為400V。要是檢查廠內的接線樁頭和外網連接后相位的對應，不對應那事就大去了，輕則損壞設備，重則人身傷亡都有啊，做這個工作得是專門有這方面技術的一般是一次、二次人員共同做的，是電氣必不可少的試驗。
