調頻串聯諧振耐壓試驗裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。

變頻串聯諧振耐壓試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，lingxian于國內高壓試驗行業，利用這一技術采用16位精細調頻、10KHz載波頻率、SPWM和進口原裝IPM整體模塊設計，制造的調頻串并聯諧振高壓試驗裝置，完全符合國家有關高壓試驗的規程和要求，電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/（2π√L·C）當試驗頻率等于這個頻率時，該電路發生諧振。

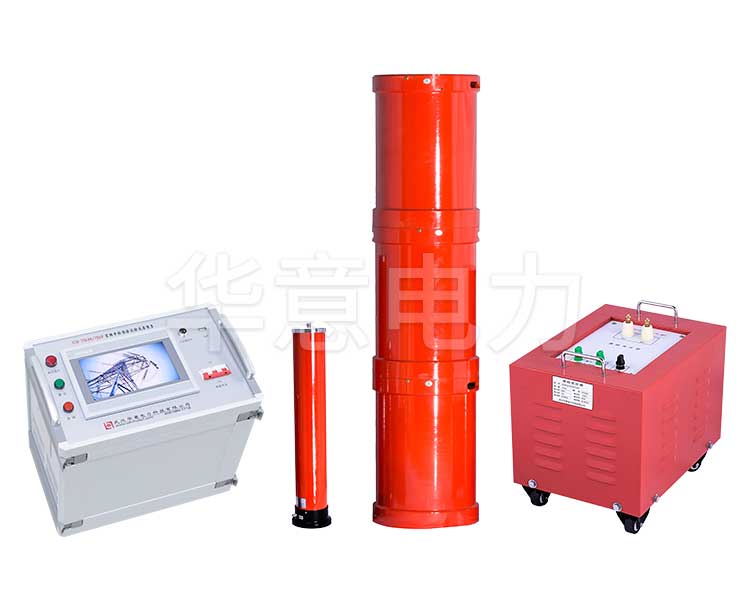

通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。

調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容——補償小電容量被試品調整被試品頻率。
