  自從華意電力開通官方微信公眾號（華意電力）以來，收到很多客戶留言，在做接地電阻測試儀試驗時總會遇到一些問題。今天小編就講解一下關于接地電阻測試儀的使用方法以及注意事項

  首先，我們以HT2571數字式接地電阻測試儀的試驗準則為例，

  HT2571數字式接地電阻測試儀：專為現場測量接地電阻而精心設計制造的，采用最新數字及微處理技術，3線或2線法測量接地 電阻，具有獨特的線阻校驗功能、抗干擾能力和環境適應能力，確保長年測量的高精度、高穩定性和可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。

測量方法：

接地地阻測試儀通常有4種測量方法1.接地電阻測量2.土壤電阻率測量3、導體電阻測量4.地電壓測量

1.、接地電阻測量（如圖一）

 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。

用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接。

開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。

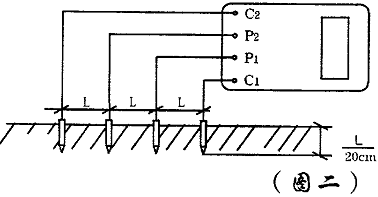

2、土壤電阻率測量（如圖二）

1) 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：

Ф=2πRL   其中

Ф—土壤電阻率（Ω·cm）

      L—探針與探針之間的距離(cm)

      R—地阻儀的讀數（Ω）

用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。

2) 測地電阻、土壤電阻率所用的探針一般用直徑為25mm，長0.5～1m的鋁合金管或圓鋼。

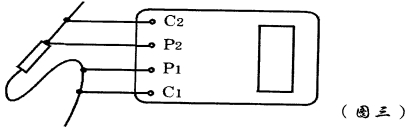

3、導體電阻測量（圖三）

4、地電壓測量

測量接線如圖一，撥掉C1插頭，E、P1間的插頭保留，啟動地電壓（EV）檔，指示燈亮，讀取表頭數值即為E、P1間的交流地電壓值。

5、測量完畢按一下電源“OFF”鍵，儀表關機。

注意事項

1、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。

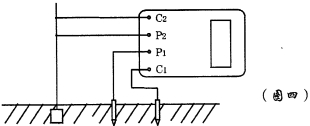

2、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用專用導線連在接地體上，C2在外側P2在內側如圖四所示：

3、測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。

4、測量地電阻時最好反復在不同的方向測量3～4次，取其平均值。

5、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。

6、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

以上就是接地電阻測試儀的試驗原理圖，使用方法和注意事項。歡迎更多客戶關注華意電力官方微信號并咨詢相關問題。這邊都會為您那邊解決。
