接地電阻測試儀接地注意事項

1. 開機后電源指示燈和顯示器都不亮。

電源插座里面保險絲與接觸彈簧片接觸不良。更換保險絲或保險絲座。

電源變壓器次級 AC9V 到主板插座松脫。更換插緊。

測 7805輸出應為 5V，如果無電壓或電壓太低就檢查相關的整流管、電解電容器和三端穩壓器。

2. 無電流。

 測試線與大鱷魚夾焊接處脫焊，接觸不良或者測試線斷線，以及“A”，   “a”，“B”，“b”插座松脫、斷裂，插座里面連線與插座螺絲未旋緊。

“測量”開關損壞，更換開關。

可控硅板上（小板子）繼電器 HG4130 損壞，調換相應的元件。

3. 開機“過電流”燈亮。

     把調節電流旋鈕回到零點，再按動“復位”鍵。

4. 如果因干擾嚴重或操作不當使儀器的“啟動” ，“復位”等鍵不工作，可按動“電源”開關，關掉電源，重新開機，儀器即可正常工作。

5.如以上故障仍無法排除或有其它故障，請與本公司聯系。

6.測量值誤差大，請檢查補償值是否設定正確。

3.2校準

1. 所需設備

   0.5級交流電流表、100W標準電阻（1％）

2. 測試電流的校準

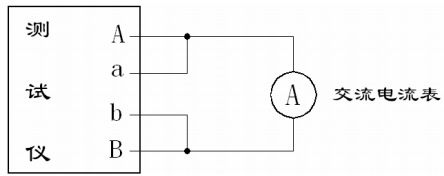

圖 6   測試電流接線

如圖 6 接線，儀器在測試狀態下，觀察儀器電流顯示值（Ix）與交流電流表上的顯示電流（Is），按下式計算相對誤差應符合表 1 中測試電流基本誤差要求。

3. 接地電阻值的校準

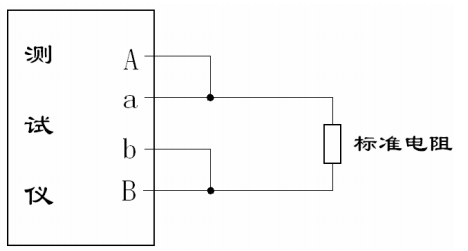

圖 7   接地電阻接線

如圖 7 接線，儀器在測試狀態下，觀察儀器接地電阻的顯示值（Rx）和標準電阻的標準值（Rs），按下式計算相對誤差應符合表 1中接地電阻（測量范圍）基本誤差要求。

3.3保養和維護

1. DER2572 接地電阻測試儀需定期維護和保養，則可延長儀器壽命。

2. 清理保養儀器時，務必關掉電源開關。

3. 儀器電源線、測試線和端子，若有損壞，請及時更換同等規格尺寸的零部件。

3.4裝箱清單

3.5其他

1. 產品應保存在室內保持其環境溫度0℃～40℃，相當濕度不超過80﹪，且在空氣中含有足以引起腐蝕的有害物質。

2. 測試儀在使用、搬運、存放時應避免強烈震動。

3. 測試儀和附件自制造廠發貨日起12月內，當用戶在完全遵守使用說明書中所規定的使用規則，且原出廠封印仍完整的條件下，發現測試儀不能正常使用時，則制造廠應負責免費給予更換或修理。

4. 制造廠有權對測試儀進行更改恕不另行通知。
