電纜識別儀是我司根據電力行業的需要而研制的一種專用儀器。中試高測電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術最先進、性能最優越的新型儀器。
電纜識別儀由信號發生器和接收識別鉗及指示表三部分組成，用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。
電纜識別儀的使用方法
1. 主機準備
連接：
（1）在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。
（2）發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。
（3）將電纜遠端的芯線與地釘相連。
（4）將電纜兩端的鎧裝與地線斷開。
（5）將電源線插入電源插座。
開機：
（1）打開主機電源開關，對主機供電。
（2）主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。
2. 接收機準備
（1）緩慢調節靈敏度旋鈕，使電表開始指示。
（2）注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。
2.2 測試
1.設置測試回路
為保證儀器的正常使用，應注意設置測試回路。

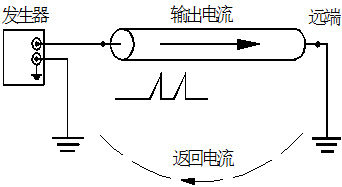

將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。如圖3所示
圖3 基本電路
輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。
2.儀器校準
校準接收機時，要在始端處用傳感器卡住電纜（接近發生器），箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。
所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向左偏擺。
3.測試實例
實例1

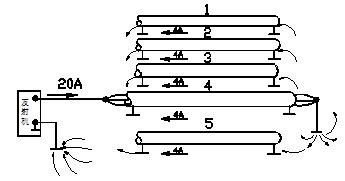

由于電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚， “差值”的意思是輸出電流和其分得的返回電流在同一通道內。如圖4所示，圖4中有5根電纜，4號電纜是我們需要識別的，要識別的電纜中“輸出電流”為20A。假設返回電流在所有電纜的屏蔽層中平均分配，在要測的電纜中應有4A的返回電流，要識別的電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）
圖4 返回電流的分配
實例2

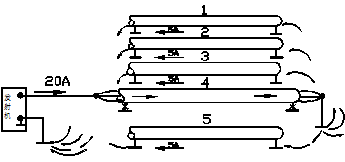

如果被測電纜的屏蔽層從系統地中斷開，其差值將會得到改進，在該電纜的屏蔽層中，沒有返回電流。如圖5所示
圖5 差值場
圖5中有5根電纜，4號電纜是我們需要的電纜，要識別的電纜中“輸出電流”為20A。由于電纜屏蔽層與地斷開，在其余4根電纜中分得的返回電流為：20A/4＝5A，要識別電纜的電流差值為：20A－0＝20A
實例3

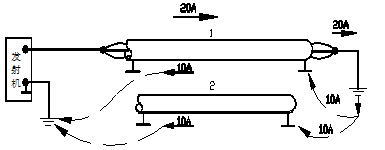

用作返回電路的屏蔽層數量越少，從差值法中得到的讀數越小，極限情況是僅有兩根電纜的情況。如圖6所示
圖6 兩根電纜的差值場
在圖6中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在兩根電纜的屏蔽層中分配，因此每根電纜的屏蔽層的返回電流為10A，產生的電流差為：20A－10A＝10A

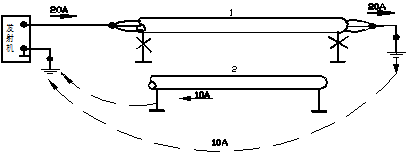

將電纜屏蔽層從公共地上斷開，改善發生器的接地狀況，在電纜遠端加一地釘，差值電流會得到改善。如圖7所示
圖7 將電纜屏蔽層與系統地斷開
圖7中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在2號電纜屏蔽層中為10A，產生的 值電流為：20A－0A＝20A
實例4

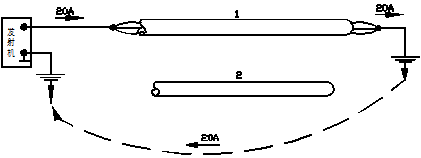

如果沒有屏蔽層來構成返回電路，返回電路可通過地釘來實現，此時需要兩個地釘，一個地釘在電流遠端與電纜芯線相相連，另外一個與主機黑色輸出插孔相連，如圖8所示
圖8 通過地釘的回電路
圖8中有兩根電纜，1號電纜是我們要識別的電纜，要識別電纜的輸出電流為20A，返回電流通過地釘經大地回到發生器。
為保證環路電阻的阻抗盡可能低，地釘與地之間要保證接觸良好（將地釘附近的地方弄濕）。
警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要進行扎釘試扎試驗。
注：電流流過電流夾鉗標牌方向為正方向！
