SFQ系列三倍頻變壓器是根據中國標準《GB311-61》和《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

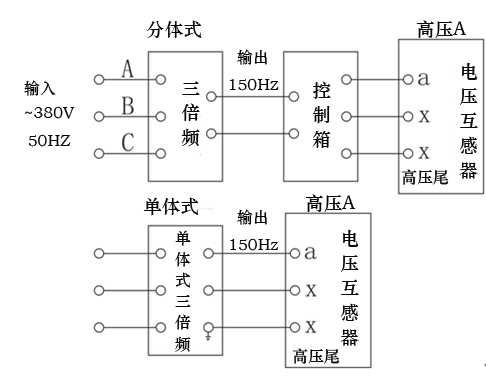

2.1 試驗接線示意圖

圖1

2.2 分體式三倍頻電源發生裝置試驗方法

1.SFQ系列三倍頻發生器分單體式和分體式兩種，單體式將三倍頻部分和操作部分（控制部分）整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。

2.將試驗所需的SFQ三倍頻、SFQ操作箱（操作臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。

3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光報警。

4.順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光報警，及時反向旋轉手輪，直到調壓器回到零位上。

5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。

6.本裝置設有過流保護，出廠時按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。

7.此套試驗設備帶有多抽頭的電抗器，當三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素，如圖1虛線框所示。

2.3 使用條件

海拔高度：≤1000m

環境溫度：-10—+40℃

相對濕度： ≤95%

周圍無水蒸汽，腐蝕性氣體及易爆炸性介質。

2.4 試驗原理圖

試驗原理圖

圖2

第三章  其他

3.1 裝箱清單

1. 分體式三倍頻電源發生裝置

1）三倍頻電源發生器             1臺

2）控制箱                       1臺

3）電抗器(選配)                 1臺

2. 單體式三倍頻電源發生裝置

  三倍頻電源發生裝置              1套
