ZZS-10A 三回路直流電阻測試儀，是變壓器直流電阻測量的最新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的。可對變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接開關，測量時間是傳統單相測量的三分之一，可大大縮短工作時間和勞動強度。直阻儀采用大屏幕液晶顯示器，全中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的最佳選擇。

1.2 技術指標

1.3 面板結構

直阻儀面板如下圖所示：

IA、IB、IC：直流電流輸出，單相或兩相測量時Ia 和Ib為電流輸出

UA、UB、UC、UO：測量電壓輸入，單相測量時Ua和Ub為電壓輸入，兩相測量時Ua和Ub為第一通道電壓輸入，Uc和Uo為第二通道電壓輸入

面板式打印機：打印輸出測量結果

液晶顯示器：顯示測量結果和操作提示信息，同時在右側的按鍵定義區給出當前狀態下五個多功能按鍵的功能定義。如下圖所示：

：液晶顯示器對比度調節

電源插座：為整機電源輸入，內置保險管倉，保險管為10A/250V

接地柱：整機外殼接地柱，測量的時候請務必可靠接地

第二章  操作使用方法

2.1使用特點

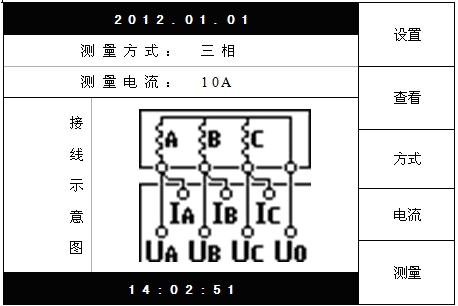

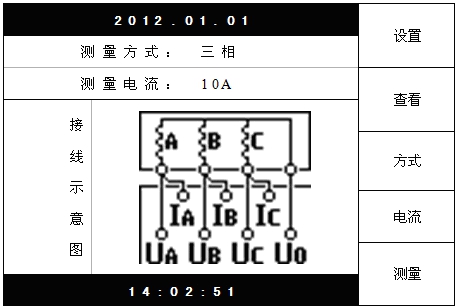

1. 接好電源及地線，打開電源，進入初始界面，如下圖所示：

“設置”鍵：設置當前日期和時間。

“查看”鍵：查看已經存儲的數據。內容包括測量結果、測試日期、分接號等等。

“方式”鍵：設置測量方式，包括“單相”、“兩相”和“三相”。并且在“接線示意圖”的區域會顯示相應的接線圖，可作為實際接線時的參考。

“電流”鍵：設置測量的電流大小。在測量方式為“單相”或“兩相”時，可供選擇的電流為 1A、5A、10A、20A。測量方式為“三相”時，可供選擇的電流為 1A、5A、10A。您可以參考技術指標所列出的相關參數選擇合適的測量電流。

“測量”鍵：在接好測試接線，選擇好測量電流后，可以按“測量”鍵開始測試。

2. 單相測量：

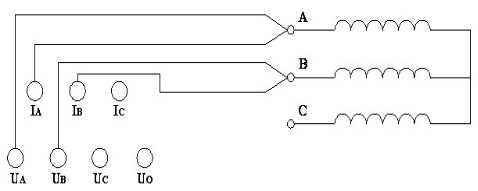

接線方式如下圖所示（以測量RAB為例）：

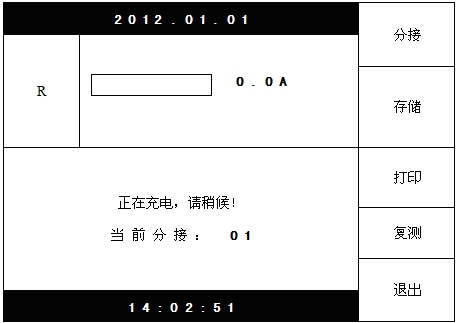

接好被測繞組接線，選擇合適的測量電流后，按“測量”鍵，直阻儀進入測量狀態，開始給繞組供電。并進入如下界面：

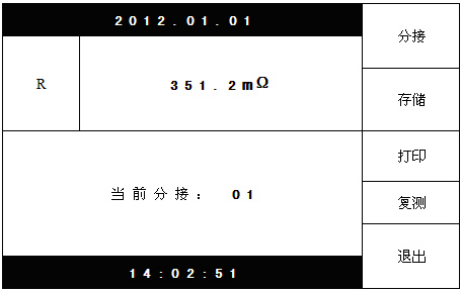

此時，繞組的電流開始逐漸上升，如果充電進度條和電流顯示值長時間停滯不前，則可能所測阻值超出當前電流的測量范圍，電流因此達不到預設值。此時可按“退出”鍵返回，重新選擇電流再試。當達到預定的電流的時候，進入恒流狀態。并進入下一界面：

現在，直阻儀開始顯示被測繞組的電阻值，并逐步趨于穩定。此時可以按“分接”鍵調整和設置當前分接值或繞組名，以便對測量結果進行標注。按下“分接”鍵后，右側的多功能鍵變成“▲”“▼”“”“確定”以及“取消”，并且彈出分接設置對話框，設置完畢按“確定”保存，或者按“取消”放棄修改，然后即可按“存儲”“打印”鍵保存或打印測量結果，如果對數據有疑問，可以按“復測”鍵重新進行測量計算。

在測量有載調壓變壓器時，當一個分接位置的測試數據穩定后，可以將有載分接開關切換到下一分接位置，而不需要放電重新開始測量。此時，繞組電阻值會逐步變化直至穩定，您也可以按“復測”鍵快速刷新數據。重復以上步驟，直至完成全部分接測試。

3. 三相測量：

三相測量適用于YN星型聯接并且有中性引出端的繞組，對于yn聯接的繞組由于聯接銅排的影響，三相和單相測量結果會有所差異，建議使用單相測量。

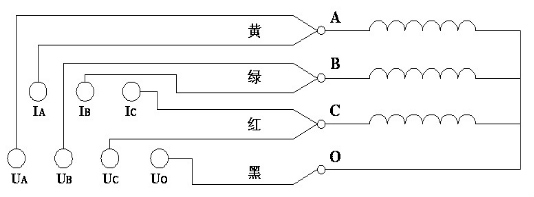

   三相接線如下圖所示：

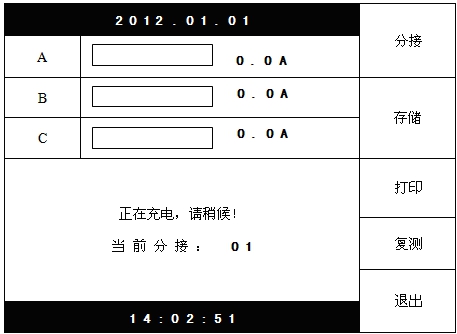

選擇好測量電流，接好三相接線，在初始界面狀態下按“測量”鍵后，直阻儀進入測量狀態，開始給繞組供電。并進入如下界面：

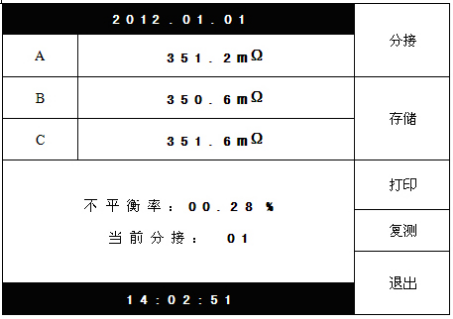

此時，各繞組的電流開始逐漸上升，如果充電進度條和電流顯示值長時間停滯不前，則可能所測阻值超出當前電流的測量范圍，電流達不到預設值。此時可按“退出”鍵返回，重新選擇電流再試。當達到預定的電流的時候，進入恒流狀態。并進入下一界面：

此時，直阻儀開始顯示各相的電阻值，隨著各相電阻值逐步趨于穩定，不平衡率將逐步減小。在此狀態下，可以按“分接”鍵調整和設置當前分接值或繞組名，以便對測量結果進行標注。按下“分接”鍵后，右側的多功能鍵變成“▲”“▼”“”“確定”以及“取消”，并且彈出分接設置對話框，設置完畢按“確定”保存，或者按“取消”放棄修改。當所有數據基本穩定之后，即可按“存儲”“打印”鍵保存或打印測量結果，如果對數據有疑問，可以按“復測”鍵重新進行測量計算。不平衡率的顯示范圍最大為50%，超過范圍只顯示“>50%”。

測量有載調壓變壓器時，當一個分接位置的測試數據穩定后，可以將有載分接開關切換到下一分接位置，而不需要放電重新開始測量。此時，各相電阻值及不平衡率會逐步變化直至穩定，您也可以按“復測”鍵快速刷新數據。重復以上步驟，直至完成全部分接測試。

測量完畢后，按“退出”鍵結束測量，此時，直阻儀開始自動放電，顯示器相應的做出放電指示，以及蜂鳴器鳴叫。放電完畢，將回到初始界面，即可開始拆除測量接線。
