直流電阻快速測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀。它采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

熟悉面板

面板如下圖所示：

面板可分為三個主要部分：即輸出部分、顯示和鍵盤控制部分以及打印部分。下面將逐一加以介紹：

輸出部分

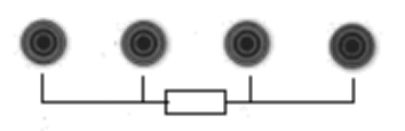

如上圖所示，輸出部分包括四個接線柱。其中外側的兩只接線柱為恒流源輸出，測試電流既通過它送到待測的電阻或變壓器。內側的兩只接線柱是測試電壓的輸入，本機即通過它來讀取待測電阻上的電壓值顯示和鍵盤控制部分。

顯示和鍵盤控制部分

本機的顯示器是一個128×64點陣液晶顯示器，電阻的測量值以及操作信息均通過它顯示。顯示器分為三個區：上層顯示當前測試電流；中間的顯示區顯示測量的電阻值；最下顯示儀器按鍵功能提示。（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。

左下側是整機復位按鍵，當儀器出現死機或嚴重干擾時，按下復位鍵重新回到儀器的初始狀態；儀器在此之前所存儲的數據將不會丟失。中間有四個按鍵（因工作狀態不同，顯示的漢字不同，按鍵的功能也不同，有關它們的詳細信息請參閱后面相關部分）。它的右下側有對比度調節孔，用以調節液晶顯示器的對比度。

打印部分

本儀器提供的是16行微型面板式打印機，使用壽命長、打印速度快、更換打印紙和色帶容易，無須其他維護和保養。整機電源接通后打印機右下角指示燈亮，表示打印機處于待機狀態，測試中或測試完畢后根據顯示提示按下打印鍵就可打印出數據。
