● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。

● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。

● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。

● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。

● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地位等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。

● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。 ● 使用時必須有可靠接地，高壓引出電纜禁止握在手中，以防萬一。

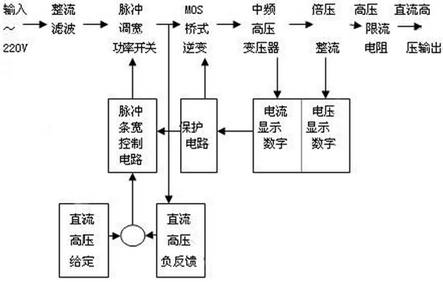

工作原理框圖

1.技術特點：

● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。 ● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。

● 升壓電位器零起升壓。

● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。

● 過壓保護采用拔碼設定，一目了然，誤差±1%。

● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

● 折疊式撐腳，直徑面積大，穩定性能好。 ● 一體化設計、高壓拖地電纜引出，方便現場試驗。

●產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

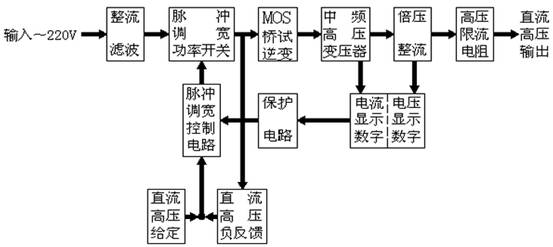

工作原理框圖

產品功能說明

1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后

再與接地網相連。

2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。

3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定

值為試驗電壓1.1倍。

4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，

插座內自帶保險管。)

5．數顯電壓表：數字顯示直流高壓輸出電壓。 6．數顯電流表：數字顯示直流高壓輸出電流。

7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。

8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時

有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，黃燈、綠燈均滅，高壓切斷并退出0．75倍狀態。

9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，

綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。

10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按

鈕，綠燈滅紅燈亮，高壓回路切斷。

11，電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。

此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

操作步驟

1.試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。

2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。

4.空載升壓驗證過電壓保護整定是否靈敏。 5.接通電源開關，此時紅燈亮，表示電源接通。 6.按綠色按鈕，則綠燈亮，表示高壓接通。

7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F象及聲響。 8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。 9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。

10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試

品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按紅色按鈕即可。 必要時用外接高壓分壓器比對控制箱上的電壓。

11.試驗完畢，降壓，關閉電源。
