華意電力是一家專業研發生產指針式絕緣電阻表的廠家，本公司生產的指針式絕緣電阻表在行業內都廣受好評，以打造最具權威的“指針式絕緣電阻表“高壓設備供應商而努力。
隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。絕緣電阻測試儀是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表（兆歐表）》已把它作為強制檢定的儀表之一。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
BC2533指針式絕緣電阻表(500V/1000V/2500V)采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、交直流兩用(C型)、操作簡單、具有時間提示功能。是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1.2產品特性
1. BC2533測試儀的絕緣測試在500V最高可測20GΩ, 在1000V最高可測40GΩ, 在2500V最高可測100GΩ。
2．額定的輸出電壓保持在對BC2533型負載電阻可低至4MΩ/8MΩ/20MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。
3．自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
4．整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5．儀表采用超薄型張絲表頭，抗震能力強。
6．交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。
7．是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1.3技術指標
儀表的技術指標見表1：
表1：技術指標
輸出電壓 | 500V DC | 1000V DC | 2500V DC |
精 度 | 溫 度 | 23℃±5℃ |
絕緣電阻 | 1MΩ～20GΩ ±5％ | 2MΩ～40GΩ ±5％ | 5MΩ～100GΩ ±5％ |
輸出電壓 | 4MΩ～20GΩ 0～+10％ | 8MΩ～40GΩ 0～+10％ | 20MΩ～100GΩ 0～+10％ |
高壓短路電流 | ≥1mA |
工作電源 | 8節AA型電池 |
工作溫度及濕度 | -10℃～40℃，最大相對濕度85％ |
保存溫度及濕度 | -20℃～60℃，最大相對濕度90％ |
絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ |
耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 |
尺寸 | 230mm×190mm×90mm (L×W×H) |
重量 | 2KG |
1.4儀表結構

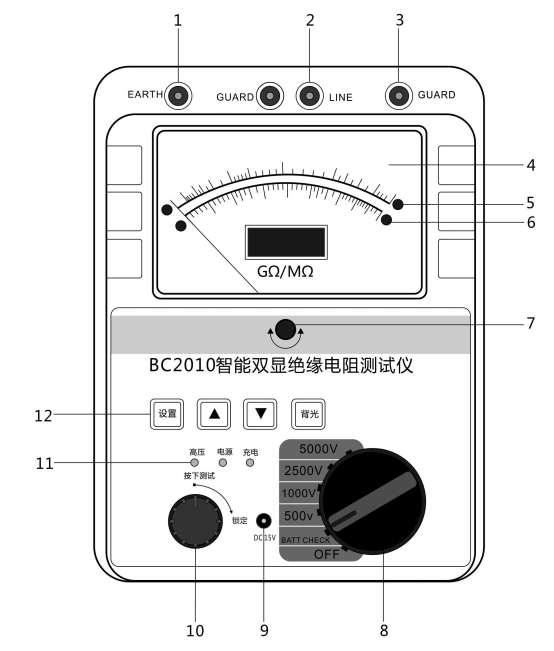

1. 儀表結構圖（圖1）
圖1：結構圖
2. 結構說明（表2）
序號 | 名 稱 | 功 能 |
1 | 地端（EARTH） | 接于被試設備的外殼或地上。 |
2 | 線路端（LINE） | 高壓輸出端口，接于被試設備的高壓導體上。 |
3 | 屏蔽端（GUARD） | 接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
4 | 雙排刻度線 | 上檔為綠色：500V/0.2GΩ～20GΩ， 1000V/0.4GΩ～40GΩ， 2500V/1 GΩ～100 GΩ。 下檔為紅色：500V/0～400MΩ， 1000V/0～800 MΩ， 2500V/0～2000 MΩ。 |
5 | 綠色發光二極管 | 發光時讀綠檔（上檔）刻度。 |
6 | 紅色發光二極管 | 發光時讀紅檔（下檔）刻度。 |
7 | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
8 | 波段開關 | 可實現輸出電壓選擇，電池檢測，電源開關等功能 |
9 | 測試鍵 | 按下開始測試，按下后如順時針旋轉可鎖定此鍵 |
10 | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
表2：結構圖說明
第二章 操作使用方法
2.1 使用方法
1. 準備工作
（1）試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
（2）效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
注意：在調整機械調零螺絲時，左右調整量為半圈。
（3）用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
（4）將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（GUARD）的使用方法”相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
2. 開始測試
（1）轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
（2）轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需更換電池。
（3）轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V）。
（4）按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
（5）當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
（6）需連續進行第二次測量時，可按3-5步驟執行。
注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損 壞儀表。
3. 屏蔽端（GUARD）的使用方法
在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。
對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。
其它方面的應用可參考此接法。
