華意電力是一家專業研發生產指針式絕緣電阻表的廠家，本公司生產的指針式絕緣電阻表在行業內都廣受好評，以打造最具權威的“指針式絕緣電阻表“高壓設備供應商而努力。

  測量絕緣電阻的基本測量方法是伏安法，即直接測量法。即給被測絕緣電阻施加直流電壓，通過測量流過被測電阻的電流間接測量絕緣電阻。

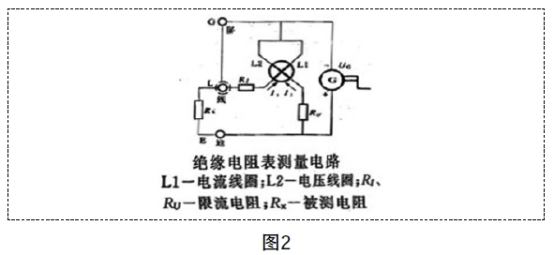

  如圖2中所示：UG為直流高壓電源，L1、L2為磁電系比率型測量機構的動圈。其中L1是電流線圈，串有限流電阻RI，在與外部被測絕緣電阻連接后再和直流高壓源UG并聯。L2是電壓線圈，串聯限流電阻RU后，直接與直流高壓源UG并聯。在L1、L2動圈內有較強磁性的磁極，其磁場因磁極形狀不規則而分布不均勻，L1、L2動圈被固定在同一軸上圍繞著磁極帶著指針進行偏轉。

絕緣電阻表的屏蔽

  絕緣電阻表的測量對象是數值很大的絕緣電阻，因此電阻表本身的絕緣電阻、接線端鈕之間的表面的泄露電流、被測絕緣電阻表面泄露電流等都可能對測量結構產生影響。為了消除或減少這些影響，絕緣電阻表設置有獨立的屏蔽，其作用是將電流測量機構同電源和機殼隔離。屏蔽實際上是一個包圍著線路端鈕L并與之絕緣的銅質圓環，它同電源和電流測量機構的公共端相連，并具有獨立的端鈕G。

絕緣電阻表的使用

絕緣電阻表主要技術參數和術語

(1)額定工作電壓：絕緣電阻表測量絕緣電阻時，測量端鈕處于開路狀態下輸出電壓的標稱值。

(2)測量范圍：指標盤的指示范圍，一般分為I、Ⅱ、Ⅲ三個區段，表盤刻度尺呈非線性分布，三個區域測量準確度不同。

(3)測量端鈕：絕緣電阻表用來連接被測對象的接線端子，有線路端鈕L、接地端鈕E和屏蔽端鈕G。

(4)端鈕電壓：絕緣電阻表線路端鈕L和接地端鈕E之間的電壓。

(5)開路電壓：絕緣電阻表測量端鈕處于開路狀態下輸出電壓值。

(6)中值電壓：絕緣電阻表線路端鈕L和接地端鈕E連接中值電阻所測量的電壓。

(7)中值電阻：絕緣電阻表標度尺幾何中心附近分度線的電阻值。該電阻值取取最大分度線電阻值的2%的1、2、5或10的整數倍。

(8)發電機轉速：手搖絕緣電阻表配置手搖發電機，一般轉速值為120r/min。

(9)測量準確度等級：表盤標度尺Ⅱ區段的指示值所具有的準確度。

絕緣電阻表的維護和使用

(1)絕緣電阻表應存放在干燥清潔的環境中，不應有酸、堿和腐蝕性氣體，如果接線端子接觸面不清潔會造成端子漏電，引起額外漏電電流流入電流動圈，造成測量誤差。

(2)絕緣電阻表內部的導流絲、動圈等結構都很精細，使用中應輕拿輕放，不應有劇烈振動，在運輸中也應加強防震措施。

(3)絕緣電阻表有很多種，每種代表的電壓范圍和阻值范圍均不同，使用前應根據被測電氣設備的不同選用相應測量范圍和電壓范圍的絕緣電阻表。

①測量范圍的選擇要適當，被測設備絕緣電阻的阻值與所選絕緣電阻表的測量范圍不要相差太遠，盡量避免讀數時使用到表盤下限和上限刻度密集處，因為這些位置會使讀數產生交大的誤差。

②選用絕緣電阻表的電壓范圍時，絕緣電阻表電壓一般應高于被測設備的額定電壓，且注意不損壞被測設備。額定電壓為500V以下的設備，宜選用500V或1000V的絕緣電阻表；額定電壓為500V以上的設備，宜選用1000V或2500V的絕緣電阻表。如果選擇的不合適,不僅會導致測量不準確，還甚至會損壞被試設備。

(4)絕緣電阻表使用前應先做初步檢查，先將絕緣電阻表的線路端鈕L和接地端鈕E開路，搖動手柄到發電機
