  變壓器繞組直流電阻的檢測是一項很重要的試驗項目，在《電氣裝置安裝工程電氣設備交接試驗標準》（GB 50150-2006）中試驗次序排在變壓器試驗項目的第二位。規程規定它是變壓器大修時、無載開關調級后、變壓器出口短路后和1～3年1次等必試項目，在變壓器的所有試驗項目中是一項較為方便而有效的考核繞組縱絕緣和電流回路連接狀況的試驗，它能夠反映繞組匝間短路、繞組斷股、分接開關接觸狀態以及導線電阻的差異和接頭接觸不良等缺陷故障，也是判斷各相繞組直流電阻是否平衡、調壓開關檔位是否正確的有效手段。長期以來，繞組直流電阻的測量一直被認為是考查變壓器縱絕緣的主要手段之一，有時甚至是判斷電流回路連接狀況的唯一辦法。

1. 直流電阻測量方法

  1.1. 中、小型變壓器的測量方法

  在中、小型變壓器的實際測量中，大多采用直流電橋法。雙臂電橋的測量步驟如下：測量前，首先調節電橋檢流計機械零位旋鈕，置檢流計指針于零位。接通測量儀器電源，具有放大器的檢流計應操作調節電橋電氣零位旋鈕，置檢流計于零位。接入被測電阻時，雙臂電橋的電壓樁頭要靠近被測電阻，電流樁頭要接在電壓樁頭的上面。測量前，應先估計被測線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值＝倍率數×測量臂電阻值。測量完畢，先放開檢流計按 鈕，再放開電源開關，以免在測量具有電感的直流電阻時其自感電動勢損壞檢流計。

1.2. 大型變壓器的測量方法

  變壓器繞組是由被測繞組的電感L和其電阻R組成的復雜電路。測直流電阻是在繞組的被試端子間通以直流，待瞬變過程結束、電流達到穩定后，記錄電阻值及繞組溫度。而此電路達到穩定時間的長短，取決于L與R的比值，即τ＝L/R，τ稱為該電路的時間常數，理論計算當t=6τ時，電流已達穩定值的99.75%，為減少誤差充電時間應大于6τ。隨著變壓器容量的增大，電感較大、電阻較小，電感可達到數百亨，時間常數較大。例如一臺大型變壓器，高壓繞組電感為100H，電阻為0.4Ω，這時τ＝100/0.4=250s，t=6τ時，則需3.3h。因此，測量大型變壓器的直流電阻需要很長的時間，特別是五柱鐵芯和低壓繞組為三角形連接的大型變壓器，如果仍如中小型變壓器那樣，用幾伏電壓的小容量電池作為測量電源，則電流達到穩定的時間長達數小時至十多小時，這不僅太費時間，而且不能保證測量準確度。測直流電阻的關鍵問題是將自感效應降低到最小程度，縮短測量時間。為解決這個問題分為以下兩種方法。

(1)助磁法。助磁法是迫使鐵芯磁通迅速趨于飽和，從而降低自感效應可縮短時間常數。

  1)用大容量蓄電池或穩流源通大電流測量。

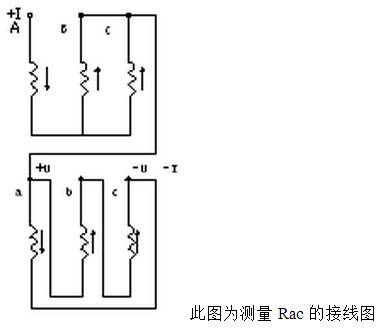

  2)采用恒壓恒流源法的直阻測量儀。在測量低壓繞組時可把高、低壓側串聯起來通電流測量，采用同相位和同極性的高壓繞組助磁。由于高壓繞組的匝數遠比低壓的多，借助于高壓繞組的安匝數，使變壓器鐵芯飽和，降低電感，即可降低時間常數，達到快速測量的目的。現測量500kV 連云港伊蘆變電所的TCP346TR 750/750/240MVA型YNad11變壓器低壓繞組直流電阻，當直接采用3381變壓器電阻測試儀測量時，電阻達到了13mΩ，與廠家值差距很大（廠家值為9.5 mΩ），且時間長達2小時。而在使用該儀器測量時同時采用高、低壓繞組串聯通電流的助磁法，時間則縮短為30－40min。測試回路圖如下：

(2)消磁法。消磁法與助磁法相反，力求使通過鐵芯的磁通為零。使用的方法有兩種。

  1)零序阻抗法。該方法僅適用于三柱鐵芯YN連接的變壓器。它是將三相繞組并聯起來同時通電，由于磁通需經氣隙閉合，磁路的磁阻大大增加，繞組的電感隨之減小，為此使測量電阻的時間縮短。

  2)磁通勢抵消法。試驗時除在被測繞組通電流外，還在非被測繞組中通電流，使兩者產生在磁通勢大小相等、方向相反而互相抵消，保持鐵芯中磁通趨近于零，將繞組的電感降到最低限度，達到縮短測量時間的目的。

  變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，華意電力開發了直流電阻快速測試儀。它采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

基本原理：

  本測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。

直流電阻測試儀特點

1. 體積小巧、重量輕。

2. 全中文菜單操作，操作簡單方便。 ? 測量速度快，數據精確穩定。

3. 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全。

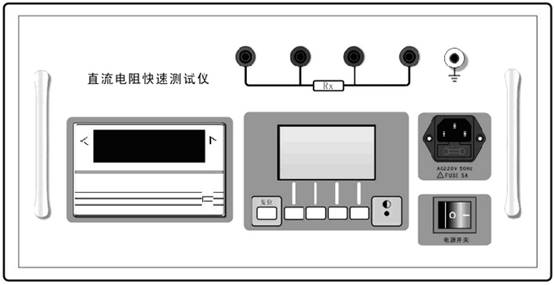

面板如下圖所示：

  直阻儀的面板布局如上圖所示，包括打印機、液晶顯示器、鍵盤、電源插座和電源開關以及接線端子、接地端子。

測試中應注意的問題

1. 開機預熱:儀器開機,測試前必須預熱幾分鐘以上, 以等待儀器內部線路電參數穩定后再進行測試。

2. 零點及清零: 當使用20mΩ和200mΩ兩量程時,應先清零再進行測試,而在其它量程一般不必清零。
