華意電力是一家專業研發生產直流電阻測試儀的廠家，本公司生產的直流電阻測試儀在行業內都廣受好評，以打造最具權威的“直流電阻測試儀“高壓設備供應商而努力。  直流電阻快速測試儀是測量電力變壓器、大型電機、互感器等各種感性負載的直流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。

性能特點

1.測試速度快：本儀器最大輸出充電電流可達1A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。

2.準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。

3.測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣。

4.交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

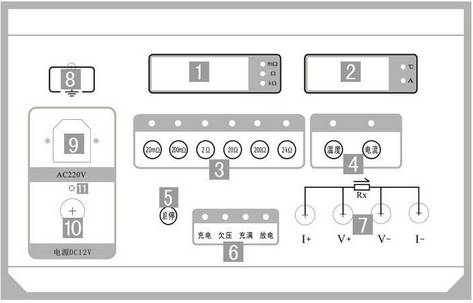

面板結構

1、電阻顯示      2、溫度/電流顯示       3、電阻量程選擇鍵       4、溫度/電流選擇

5、啟停鍵          6、工作狀態指示燈     7、測試連接線插孔       8、接地

9、220V電源插座

工作原理

  本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。

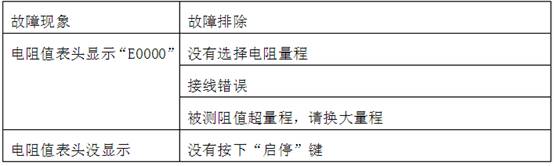

故障現象及排除

注意事項

1.儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

2.在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。

3.儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。

4.本儀器應避免受潮、跌落、暴曬等。

感性負載直流電阻測試儀，是變壓器直流電阻測量的最新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的。可對變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接開關，測量時間是傳統單相測量的三分之一，可大大縮短工作時間和勞動強度。直阻儀采用大屏幕液晶顯示器，全中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的最佳選擇。

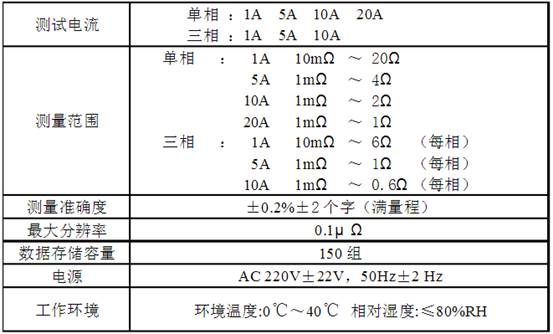

性能指標

面板說明

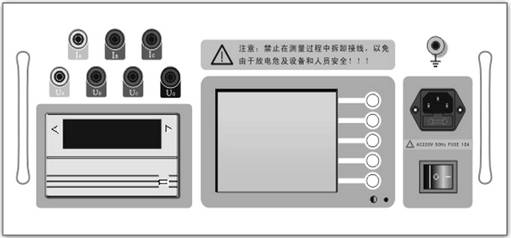

直阻儀面板如下圖所示：

①Ia   Ib   Ic  ：  直流電流輸出，單相或兩相測量時Ia 和Ib為電流輸出。

②Ua  Ub  Uc  Uo ：測量電壓輸入，單相測量時Ua和Ub為電壓輸入，兩相測量時Ua和Ub為第一通道電壓輸入，Uc和Uo為第二通道電壓輸入

③ 面板式打印機 ：   打印輸出測量結果

④ 液晶顯示器   ：   顯示測量結果和操作提示信息，同時

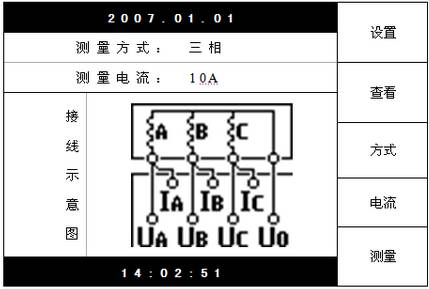

在右側的按鍵定義區給出當前狀態下五個多功能按鍵的功能定義。如下圖所示：

⑤液晶顯示器對比度調節

⑥ 電源插座：為整機電源輸入，內置保險管倉，保險管為10A/250V。

⑦ 接地柱 ：整機外殼接地柱，測量的時候請務必可靠接地。
