您好，這里提供直流電阻測試儀的使用方法供您參考

1.測試線的連接方法：

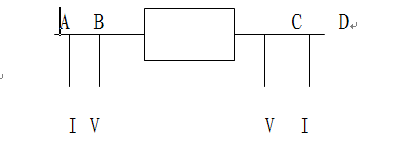

將儀器的I、V端子與被試品按下圖的方法連接好(插頭顏色與插座顏色對應)。這種連接法，可消除A、B、C、D處的接觸電阻，以及連線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx    (注意：B、C之間不要反向)。

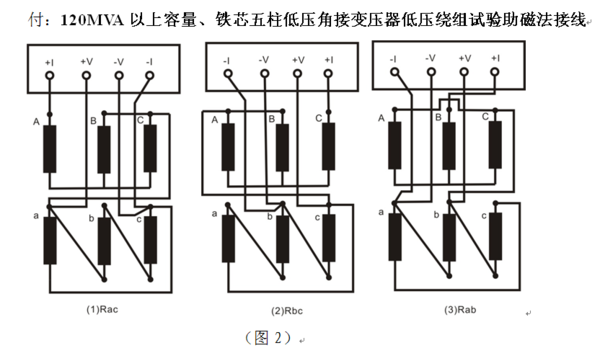

在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。（附  圖2  120MVA以上容量、鐵芯五柱低壓角接變壓器低壓繞組試驗助磁法接線）

2.開始測試

接好連線開機，選擇好檔位（根據所測變壓器繞組直流電阻故計值選擇。例：如所測繞組值180歐左右，應將檔位開關搬到高檔，一般變壓器高壓側使用高檔測試，低壓側使用低檔測試）。設置好時鐘，按“OK”確認時鐘，按‘OK’鍵（啟動）進行測試，LCD顯示“正在充電”，表示正在給變壓器充磁。充好后顯示“開始測試”，左側顯示測得直阻數據，右側顯示測試電流.由于電感充磁是一個緩慢的過程（特別是大型變壓器,建議直流電阻小于5毫歐的變壓器用10A以上的直流電阻測試儀測試），所以等顯示阻值相對穩定后再按住“OK”鍵，等到顯示“正在放電”后再松開“OK鍵”，放電完畢進入打印界面，可依提示打印或重測。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。測試完畢關閉電源開關，等儀器提示放電完畢后最好再次用接地線直接放電后再拆線轉換測試夾，進行再次測試。

3.放電：

測試完畢后可直接關斷機器電源。對于感性試品，關斷電源后不應馬上拆線，應讓儀器有續放電過程。一般放電至少60秒，否則電感的反電動勢危害人身安全。最好用接地線再次直接放電后再拆線。
