工頻串聯諧振耐壓試驗裝置主要應用于6kV-500kV高壓交聯電纜、6kV-500kV變壓器 、發電機、GIS和SF6開關、其它電力高壓設備（如母線，套管，互感器）的交流耐壓試驗。利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗 電壓的設備。

工頻串聯諧振耐壓試驗的電壓、波形、頻率和在被試品絕緣內部電壓的分布，都比較符合實際運行情況，因此，能更有效精確地發現絕緣缺陷。工頻串聯諧振耐壓試驗應在被試品的絕緣電阻及吸收比測量、直流泄漏電流測量及介質損失角正切值tgδ測量均合格后再進行。如在這些試驗中已查明絕緣有缺陷，則應設法消除，并重新試驗合格后才能進行交流耐壓試驗，以免產生不必要的損壞。

工頻串聯諧振耐壓試驗原理

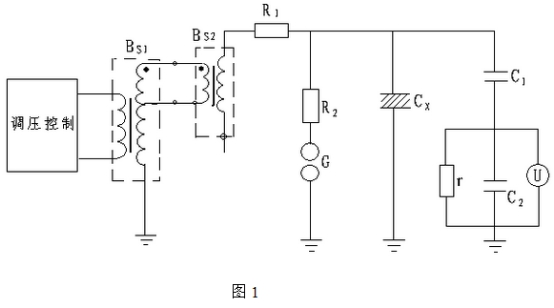

工頻串聯諧振耐壓試驗的接線，應按被試品的要求（電壓、容量）和現有試驗設備條件來決定。通常試驗變壓器是成套設備（包括控制及調壓設備），對調壓及控制回路加以簡化如圖一所示。

圖一所示是串級升壓的試驗變壓器，當試驗變壓器的輸出電壓不能滿足試驗所需的電壓時，可采用串級升壓的方法。

需要注意的是串級升壓時，兩臺試驗變壓器的額定電壓應該是相同的，而BS1這時的實際輸出的視在功率與裝置總?cè)萘恐龋蠢寐剩?nbsp;2UeI/3UeI=67%

進行交流耐壓的被試品，一般為容性負荷，當被試品的電容量較大時，電容電流在試驗變壓器的漏抗上就會產生較大的壓降。由于被試品上的電壓與試驗變壓器漏抗上的電壓相位相反，有可能使被試品上的電壓比試驗變壓器的輸出電壓還高，因此要求在被試品上直接測量電壓。

注意：1. 被試品為有機絕緣材料時，試驗后應立即觸摸，如出現普遍或局部發熱，則認為絕緣不良，應即時處理，然后再作試驗。

2.  對夾層絕緣或有機絕緣材料的設備，如果耐壓試驗后的絕緣電阻，比耐壓前下降30%，則認為該試品不合格。

3. 在試驗過程中，若由于空氣濕度、溫度、表面臟污等影響，引起被試品表面滑閃放電或空氣放電，不應認為被試品不合格，須經清潔、干燥處理后，再進行試驗。
