  任意一個由電阻Ｒ、電感Ｌ 和電容Ｃ構成的無源二端網絡，當輸入電流與輸入電壓同相時電路發生諧振。對諧振現象的研究具有重大的實際意義，一方面諧振現象廣泛應用于電子技術中的選頻及濾波電路，另一方面在電力系統中發生諧振卻是非常危險的，應加以避免或抑制。ＲＬＣ串聯諧振電路實驗是“電路分析”課程中的常規實驗，實驗目的是為了讓學生深入理解和掌握ＲＬＣ串聯諧振電路的諧振條件及阻抗、電流、電壓特點，并通過調節信號源頻率測定諧振特性曲線。

實驗電路模型分析

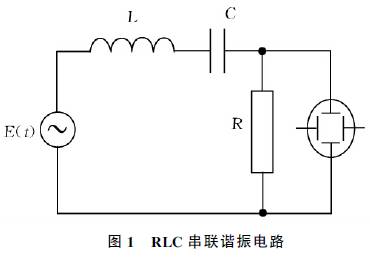

  串聯諧振電路如表1電路。由于電感存在損耗電阻rL ,信號源也存在內阻r。故實驗電路模型如圖2所示。

  實驗過程中，要求信號源的加在諧振電路的電壓始終保持不變。這是由于RLC諧振電路的阻抗是隨頻率變化的量。當信號源電動勢恒定時，顯然信號源的輸出電壓為RLC諧振電路的阻抗和信號源內阻串聯電路的分壓。由于RLC電路的阻抗隨頻率在變化，導致信號源的輸出電壓隨頻率在變化。因此，在實驗中，要求隨時調整信號源的輸出幅度，并保持信號源的加在諧振電路的電壓始終不變，就相當于給諧振電路加了一個內阻為0的理想電壓源源，簡化了電路模型。

  ＲＬＣ串聯諧振電路的原理

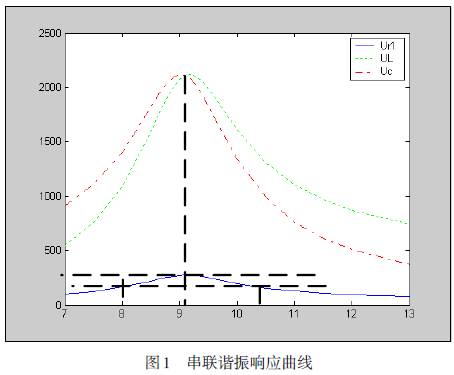

  一個有電阻的線圈和一個電容器串聯的電路稱為ＲＬＣ串聯電路。在ＲＬＣ串聯電路中，若接入一個電壓幅度一定、頻率ｆ 連續可調的正弦交流信號源如圖１所示，則電路參數都將隨著信號源頻率的變化而變化。
