直流高壓發生器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部bai門對氧化鋅避雷器、 磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗。

技術特點

1．體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。

2．采用最先進技術、工藝制造，率先應用最新的PUM智能脈寬調制技術、脈沖串邏輯陣列調

制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。

3．首家采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。

4．首創智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

5．電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。

6．增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。

7．倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。

8．倍壓筒體用德國技術研制；中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。

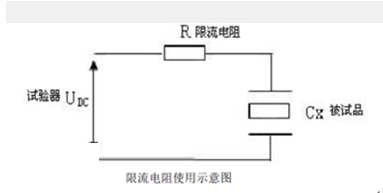

直流高壓發生器限流電阻功能說明：在交流或直流高壓試驗回路中一般均應接入限流電阻 R，如圖所示：

其目的是當被試品 C x 在回路中放電或被擊穿時起限制電流作用，不至于高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻，為此對限流電阻的使用提出以下建議：

1. 對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用接入限流電阻。

2. 電力電纜或是電力電容器等耐壓試驗時應在高壓回路中串接限流電阻。簡單的說，就是當被試品為容性試品時，需加裝限流電阻。

限流電阻使用方法：

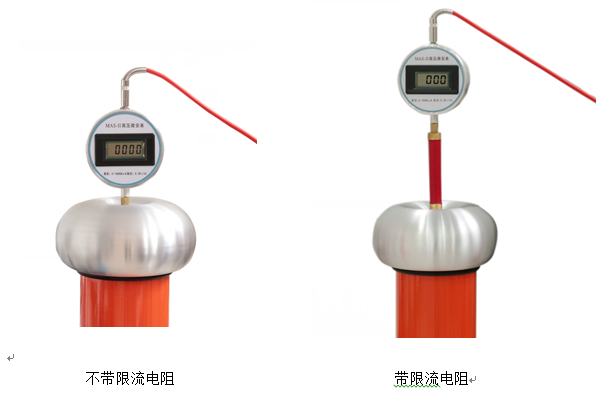

只需將配套限流電阻一端擰到直流高壓發生器倍壓筒頂部的高壓輸出端，再將高精度微安表接在限流電阻上，經高壓屏蔽線接到被試品上，正常升壓試驗即可。如下圖所示：
