諧振的現象是電流增大和電壓減小，越接近諧振中心，電流表電壓表功率表轉動變化快，但是和短路得區別是不會出現零序量。

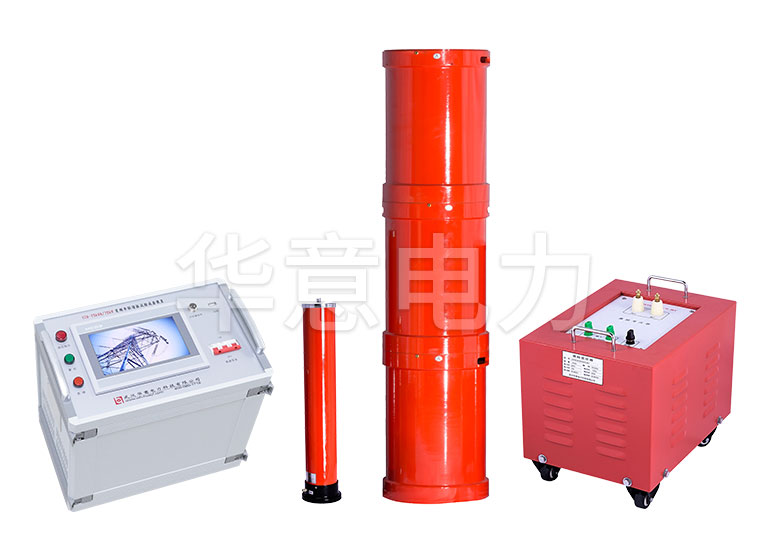

1、穩定性、可靠性高。串聯諧振試驗裝置系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力；

2、自動調諧功能強大。串聯諧振試驗裝置系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率；

3、支持多種試驗模式。串聯諧振試驗裝置系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高；

4、串聯諧振試驗裝置系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能；

5、保護功能完善。串聯諧振試驗裝置系統具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性；

一、電纜試驗注意：

1、待試驗電纜已安裝到位，達到投運狀態要求方能進行試驗；

2、被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均應接地，確認無誤后開始試驗；

3、電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地；

4、如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開；

5、如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路；

二、發電機工頻耐用壓試驗注意：

1、通過調整補償電容，將諧振頻率控制在50Hz附近；

2、試驗時串聯諧振與被試發電機之間采用中試高測電氣有限公司提供的專用接地線連接；

3.變壓器外施試驗原理及注意事項；

外施試驗是考驗變壓器主絕緣的基本試驗，試驗頻率不低于額定頻率的80%；

三、變壓器外施試驗注意：

1、被試繞組、非試驗繞組均短接，非試驗繞組短接后接地，原則上，試品不可有電位懸浮；

2、試驗時，變頻諧振系統與被試變壓器外殼之間的連接采用本公司提供的專用地線；

4.變壓器感應耐壓試驗原理及注意事項；

變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗。試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適。

四 變壓器感應耐壓試驗注意：

1、電源電壓從低壓繞組施加，高壓繞組中性點不接地，非試驗相繞組短接接地；

2、若變壓器具有中壓繞組、平衡繞組，注意這些繞組電位不得懸浮；

3、試驗補償電容位于低壓側，分壓器位于高壓側；

4、試驗時試驗系統與被試變壓器之間采用本公司提供的專用接地線連接；

5、發電機工頻耐壓試驗及注意事項；
