電力組內部聯線方式一般采用星形聯接(Y)和三角形聯接(△)。實際運行經驗表明，三角形聯接器組其損壞率遠高于星形聯接電容器組，目前高壓并聯電容器組多數采用星形聯接。該儀器可測試電力高壓并聯電容器組，其內部連接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

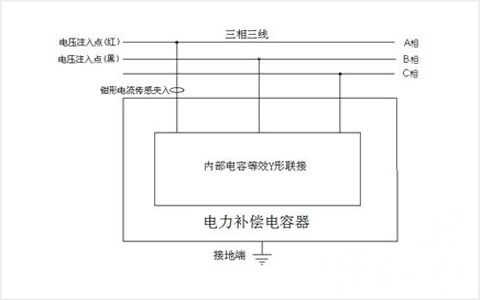

Y形聯接A相接線圖

　　① 黑色線插在(輸出);

　　② 紅色測量線插在(電容);

　　③ 鉗形電流傳感器插在(測量);

　　按接線圖三相Y形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將測量線插在儀器上擰緊、鉗形應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。

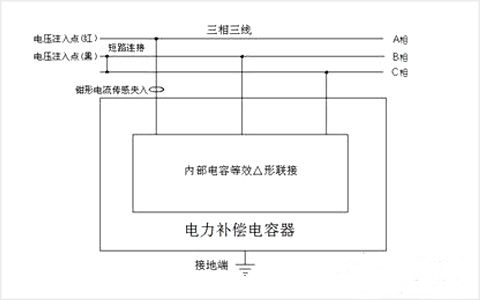

三角形形聯接A相接線圖

　　儀器面板接線：

　　① 黑色測量線插在(輸出);

　　② 紅色測量線插在(電容);

　　③ 鉗形電流傳感器插在(測量);接線圖(4)三相△形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。

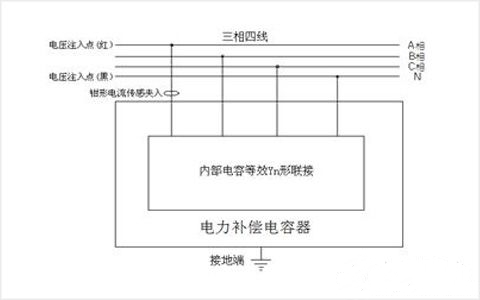

Yn形聯接A相接線圖

　　儀器面板接線：

　　① 黑色測量線插在(輸出);

　　② 紅色測量線插在(電容);

　　③ 鉗形電流傳感器插在(測量);

　　接線圖三相四線Yn形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。

　　同樣道理測量B相及C相的測量數據。

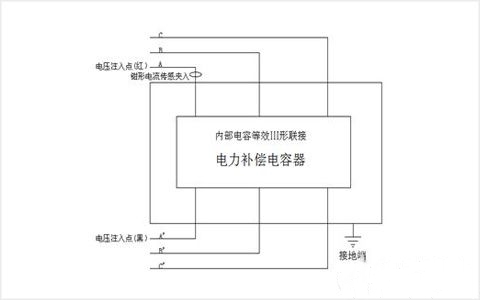

Ⅲ形聯接被試電容接線圖

　　Ⅲ形聯接A、B、C相接線：

　　儀器面板接線：

　　① 黑色測量線插在(輸出);

　　② 紅色測量線插在(電容);

　　③ 鉗形電流傳感器插在(測量);

　　接線圖三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A’線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線，B、C相依次移動接線相同。
